Bevezetés
A modern ipari automatizálási és mozgásvezérlő rendszerek egyre szigorúbb követelményeket támasztanak a mechanikus erőátviteli alkatrészekkel szemben. Ezek között K sorozatú kúpkerekes hajtóműves motorok széles körben használják, ahol kompakt lábnyomra, nyomatéksűrűségre és pontosságra van szükség az olyan iparágakban, mint az anyagmozgatás, a robotika, a csomagolás és az automatizált irányított járművek (AGV). Az anyagválasztás alapvető tervezési tényező, amely közvetlenül befolyásolja a tartósságot, a zajszintet, a hatékonyságot, a termikus viselkedést, a gyárthatóságot és az életciklus teljes költségét.
Iparági háttér és alkalmazás jelentősége
Ipari kontextus a hajtóműves motorokhoz

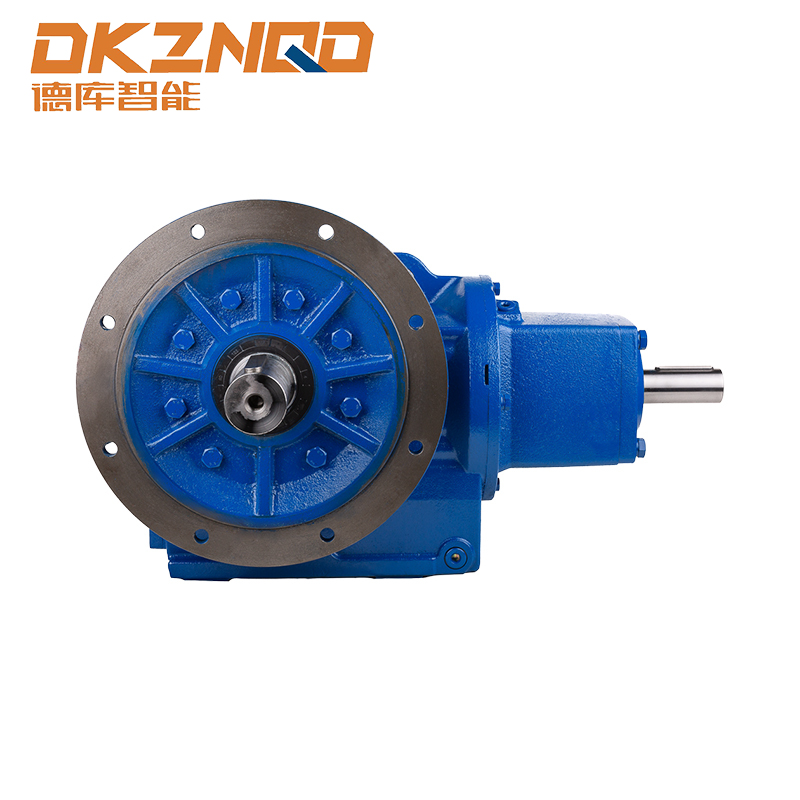

A kúpkerekes hajtóműves motorok a kúpkerekes hajtómű előnyeit – a hatékony nyomatékátvitelt és a simább hálózást – egyesítik a tengely irányának megváltoztatását lehetővé tevő kúpkerekes hajtóművekkel. Mivel támogatják a derékszögű erőátvitelt csökkentett vibráció mellett, ezek a hajtóműves motorok a következők:
- Automatizált anyagmozgató rendszerek
- Robotvég- és csuklóműködtetők
- Szállítószalag és válogató rendszerek
- Csomagológépek
- Autóipari összeszerelő sorok
- AGV-k és autonóm mobil robotok
Ezekben az alkalmazásokban a teljesítménykövetelmények a középpontban állnak terhelhetőség, nyomaték állandóság, élettartam-megbízhatóság, zajcsökkentés, energiahatékonyság és karbantartás kiszámíthatósága .
Miért számít az anyagi innováció?
A hagyományos hajtóműves motorok kialakítását korlátozzák a fogaskerekekhez, tengelyekhez, házakhoz és kenőrendszerekhez használt anyagok teljesítményhatárai. Ahogy a rendszerek egyre nagyobb nyomatékot, szorosabb integrációt és hosszabb szervizintervallumot igényelnek, az anyagoknak meg kell felelniük egymásnak ellentmondó követelések :
- Nagy szilárdság törékeny meghibásodás nélkül
- Kopásállóság változó kenési módok mellett
- Hőstabilitás hosszan tartó működés mellett
- Alacsony zaj- és rezgésátvitel
- Gyárthatóság és költséghatékonyság
A kohászat, a kompozitok és a felülettervezés fejlődése lehetőséget kínál ezeknek a korlátoknak a mérséklésére, miközben növeli a rendszer megbízhatóságát és teljesítményét.
Az iparág alapvető műszaki kihívásai
Az anyagi fejlesztések felfedezése előtt fontos megérteni a alapvető technikai kihívások a kúpkerekes fogaskerekes motorok tervezésében és telepítésében.
1. Nyomaték terhelés és fáradtság ellenállás
A fogaskerekek fogainak ellenállniuk kell az ismétlődő ciklikus terheléseknek. A kifáradási hiba – mikrorepedés keletkezése és továbbterjedése – az idővel nagy nyomatéknak kitett fokozatok elsődleges meghibásodási módja.
- Magas biztonsági tényezők meghajtó tömeg növelése, csökkentve a tömörséget
- A szívósság és a keménység egyensúlya kritikus fontosságú
- A hagyományos edzett acéloknál továbbra is előfordulhat lyukképződés vagy mikrorepedés
2. Hatékonyság és energiaveszteségek
A kúpkerekes fogazás hatékonyabb, mint a csigahajtások, de a fogaskerekek érintkezőiben és csapágyaiban jelentkező súrlódási veszteségek továbbra is hatással vannak a rendszer általános hatékonyságára.
- A nem hatékony hajtóműfelületek növelik az energiafogyasztást
- A hőtermelés megváltoztatja a kenési teljesítményt
- A veszteségek befolyásolják az akkumulátorral működő rendszerek hatótávolságát vagy működési idejét
3. Zaj és rezgés
A fogaskerekek összekapcsolódásának dinamikája zajt és vibrációt kelt, ami befolyásolja a rendszer pontosságát és a kezelő kényelmét.
- A felületi érdesség és a mikrogeometriai hibák növelik a vibrációt
- A rugalmas anyagok csökkentik a csillapítást, de veszélyeztethetik a terhelhetőséget
4. Kopás és kenés kölcsönhatása
A kopó mechanizmusok – tapadó, koptató és eróziós – rontják a fogaskerekek felületeit és csapágyait.
- A kenőanyag lebomlása magas hőmérsékleten felgyorsítja a kopást
- A hagyományos acél-acél érintkezők gyakori kenést igényelnek
5. Hőkezelés
A folyamatos vagy nagy igénybevételt jelentő működés megemeli az alkatrészek hőmérsékletét.
- A hőtágulás megváltoztatja a sebességváltó hézagát
- Az emelkedett hőmérséklet felgyorsítja az anyagdegradációt
Ezek a kihívások kölcsönösen függenek egymástól. Az egyik szempontot megoldó megoldások hátrányosan befolyásolhatják a másikat. A hatékony anyagválasztás megköveteli a rendszerszintű dinamika holisztikus megértését.
Kulcsfontosságú anyagtechnológiai utak
1. Fejlett kohászati ötvözetek
A fogaskerékacélok ötvözettervezésének legújabb fejlesztései olyan anyagokat eredményeztek javított szilárdság, szívósság és kopásállóság túlzott súly vagy hőkezelési bonyolultság nélkül.
Nagy szilárdságú, nagy szilárdságú ötvözött acélok
A modern ötvözött acélok ellenőrzött mennyiségben tartalmaznak olyan elemeket, mint a króm, molibdén, vanádium és nikkel:
- Elősegíti a finom mikroszerkezetet
- Növelje a keménységet
- Javítja a fáradtság erejét
Ezek a mikroötvözött acélok egyensúlyt biztosítanak felületi keménység a kopásállóság és a mag szívóssága az ütési terhelés érdekében , így alkalmasak az ingadozó nyomatékterhelésnek kitett fogaskerekek fogaihoz.
Case-carburizing anyagok
A karburáló ötvözetek a fogaskerék-felületeken a szabályozott széndiffúzió révén a kemény, kopásálló tok miközben fenntartja a képlékeny mag .
Az előnyök közé tartozik:
- Megnövelt felületi tartósság
- Gödrös és kopásállóság
- Meghosszabbított élettartam vegyes kenés mellett
2. Kompozit anyagok és szálerősítésű polimerek
A kompozitok – különösen a szálerősítésű polimerek – olyan hajtóműves motorok alrendszereibe kerülnek, ahol a merevség/tömeg arány és a csillapítás a prioritás.
Hibrid kompozit házak
A kompozit házak a következőket kínálják:
- Csökkentett tömeg mobil alkalmazásokhoz
- Továbbfejlesztett rezgéscsillapítás
- Környezeti korrózióval szembeni ellenállás
A fémekhez képest alacsonyabb hővezető képesség miatt azonban a kompozitok átgondolt hőtervezést igényelnek a hőelvezetéshez.
Polimer hajtómű alkatrészek
Kisebb terhelésű szegmensekben vagy ahol a zajcsökkentés kritikus fontosságú, a polimer fogaskerekek alacsony súrlódást és zajt biztosítanak.
- Alacsony súrlódási együttható
- Egyes készítményekben önkenő viselkedés
- Súly- és költségmegtakarítás speciális felhasználási esetekben
A polimer hajtóműveknek ki kell egyensúlyozniuk a terhelési határokat és a kúszási jellemzőket tartós terhelés mellett.
3. Felületi tervezés és bevonatok
Felületmérnöki technikák, mint pl nitridálás, karburálás és speciális bevonatok , növeli az érintkezési tartósságot anélkül, hogy megváltoztatná az alkatrészek ömlesztett tulajdonságait.
Nitridálás és ionbeültetés
A felületi keményedés nitridálással növeli a felület kifáradási szilárdságát és kopásállóságát:
- Javítja a mikrorepedésekkel szembeni ellenállást
- Növeli a felület keménységét torzítás nélkül
Az ionbeültetés módosíthatja a felületi kémiát a súrlódás csökkentése érdekében.
Speciális bevonatok
A vékony, tervezett bevonatok – mint például a gyémántszerű szén (DLC) és a fejlett kerámiák – csökkentik a súrlódást és védenek a ragasztókopás ellen.
- Az alacsonyabb súrlódás javítja a hatékonyságot
- A bevonatok áldozati rétegként működnek, meghosszabbítva az alapanyag élettartamát
4. Csapágyanyagok és kenés integrálása
A csapágyak teljesítménye elengedhetetlen a hajtóműves motor élettartamához és zökkenőmentes működéséhez.
Kerámia csapágyak
A kerámia gördülő elemek a következőket biztosítják:
- Magasabb keménység és kopásállóság
- Alacsonyabb súrlódás, mint az acél csapágyaké
- Csökkentett érzékenység a kenés meghibásodására
Kompatibilis szintetikus kenőanyagokkal párosítva a kerámia csapágyak növelik a megbízhatóságot és csökkentik a karbantartási időközöket.
Önkenő anyagok
A szilárd kenőanyagokat beágyazó anyagok (pl. grafit, PTFE) csökkenthetik a külső kenésfüggőséget bizonyos alrendszer-alkatrészekben.
Rendszerszintű megfontolások: Az anyagválasztás hatása
Az anyagválasztást a rendszerszintű objektív . A következő dimenziók szemléltetik, hogyan terjednek az anyagi innovációk a hajtóműves motorok teljesítményén és a rendszerarchitektúrán keresztül.
1. Teljesítmény és terhelhetőség
A nagyobb szilárdságú és fáradtságálló anyagok közvetlenül növelik a nyomatékkapacitást.
| Anyagtechnológia | Elsődleges előny | Rendszerhatás |
|---|---|---|
| Karburált acélötvözet | Felületi kopásállóság | Meghosszabbított élettartam nagy nyomaték mellett |
| Kompozit ház | Súlycsökkentés | Jobb dinamikus reakció |
| Kerámia csapágyak | Alacsony súrlódás | Javított hatékonyság |
A fenti táblázat összefoglalja, hogy az adott anyagtechnológiák hogyan javítják a terhelhetőséget és az általános teljesítményt az optimalizált hajtóműgeometriával és kenési stratégiával integrálva.
2. Hatékonyság és energiafogyasztás
Az alacsonyabb súrlódású felületek és a fejlett csapágyanyagok csökkentik a mechanikai veszteségeket.
- Felületi bevonatok csökkenti a hálósúrlódást
- Kerámia csapágyak javítja a gördülési hatékonyságot
- Polimer fogaskerékpárok csökkenti a zajt és a súrlódást a megfelelő terhelési tartományokban
Azoknál a rendszereknél, ahol az energiafogyasztás kritikus fontosságú – mint például az akkumulátorral működő robotika – az anyagi döntések befolyásolhatják a működési hatótávolságot.
3. Zaj, vibráció és keménység (NVH)
A zajcsökkentés a következőkből adódik:
- Megfelelő anyagok, amelyek csillapítják a vibrációt
- Precízen kidolgozott felületek, amelyek minimalizálják az asperitás kölcsönhatását
- Megfelelő anyagpárosítás, amely elkerüli a rezonancia erősítést
A kompozit házak és polimer alkatrészek hozzájárulnak a csendesebb mechanikai aláíráshoz, ha a rendszerszintű kialakítás támogatja a használatukat.
4. Megbízhatóság és karbantartás
Az anyagfejlesztés hozzájárul:
- Hosszabb átlagos meghibásodási idő (MTBF)
- Kiszámítható kopási minták
- Csökkentett kenőanyagcsere gyakoriság
A nagy kopásállósággal és beépített kenési tulajdonságokkal rendelkező anyagok csökkentik a nem tervezett állásidőt, ami kulcsfontosságú teljesítménymutató az automatizált gyártási környezetekben.
5. Hőteljesítmény
Az anyagok termikus tulajdonságai befolyásolják:
- Terjeszkedési viselkedés
- Hőelvezetési jellemzők
- Kenési teljesítmény magas hőmérsékleten
Az anyagválasztásnál figyelembe kell venni a teljes hőprofilt az üzemi ciklusokon keresztül, hogy biztosítsák a méretstabilitást és az egyenletes kenőréteg kialakulását.
Tipikus alkalmazási forgatókönyvek és rendszerarchitektúra
1. Nagy teljesítményű szállítószalag-rendszerek
A szállítószalagos alkalmazásokban, ahol a terhelés az áteresztőképesség függvényében változik, a kopásnak és kifáradásnak ellenálló anyagok meghosszabbítják az üzemidőt.
- Az edzett fogaskerekek felületei ellenállnak a ciklikus terheléseknek
- A bevont felületek csökkentik a súrlódási veszteségeket
- A robusztus csapágyak ellenállnak az ütési terhelésnek
A fejlett anyagok lehetővé teszik, hogy ezek a rendszerek a vonalsebesség-igényekhez igazodjanak a szervizintervallumok feláldozása nélkül.
2. Robotika és precíziós mozgásrendszerek
Robotcsuklók és precíziós működtetők szükségesek sima mozgás, alacsony holtjáték és nagy ismételhetőség .
- A kompozit házak kis tömeg mellett merevséget biztosítanak
- A nagy toleranciájú fém fogaskerekek anyagai megőrzik a geometriai pontosságot
- Az alacsony súrlódású felületek támogatják a pontos nyomatékátvitelt
Ha az anyagválasztás minimálisra csökkenti a holtjáték növekedését az idő múlásával, a rendszer kalibrálási intervallumai meghosszabbodnak.
3. Autonóm mobil robotok
Az AMR-ekhez és az AGV-khoz nagy hatásfokú, alacsony zajszintű és kompakt csomagolású hajtóműves motorokra van szükség.
- A nagy hatékonyságú hajtóműfelületek megtakarítják a fedélzeti energiát
- A könnyű anyagok támogatják a mozgékonyságot
- A kopásálló alkatrészek csökkentik a karbantartási költségeket
Az ilyen rendszerekben az anyagválasztás az akkumulátor élettartamához és a környezeti feltételekhez igazodik.
4. Csomagoló és válogató gépek
Ezek a rendszerek igénylik nagy áteresztőképesség és megbízhatóság változó terhelés mellett .
- A felületkeményített fogaskerekek csökkentik az állásidőt
- A szennyeződésnek ellenálló csapágyak megőrzik a futási pontosságot
- Előnyben részesítjük azokat az anyagokat, amelyek elviselik a szakaszos működést
Az ezen a területen alkalmazott anyagstratégiák egyensúlyban tartják a robusztusságot a költséghatékonysággal.
A rendszer teljesítményére, megbízhatóságára és működési hatékonyságára gyakorolt hatás
A teljesítménymutatók fejlesztései
- A nyomatéksűrűség javítása: Az erősebb anyagok és az optimalizált hőkezelések növelik a felhasználható nyomatékot ugyanazon térfogat mellett
- Hatékonyságnövekedés: A súrlódáscsökkentő felületek és a fejlett csapágyak csökkentik az energiaveszteséget
- NVH csökkenés: Az anyagmegfelelőség és a precíziós felületek csökkentik a zajt és a vibrációt
Megbízhatóság és életciklus előnyei
- Meghosszabbított élettartam: A felületkezelt anyagok ellenállnak a kifáradásnak és a lyukasztásnak
- Karbantartás csökkentése: az önkenő tulajdonságok és a hosszú élettartamú bevonatok csökkentik a beavatkozási gyakoriságot
- Környezeti ellenálló képesség: A korrózióálló anyagok zord körülmények között is megbízhatóan teljesítenek
Működési hatékonyság
- Az alacsonyabb állásidő nagyobb áteresztőképességet eredményez
- A kiszámítható karbantartás támogatja az éppen időben történő szerviztervezést
- Az energiamegtakarítás csökkenti a teljes birtoklási költséget
Rendszermérnöki szempontból ezek az előnyök nem elszigeteltek, hanem kumulatívak, mivel az egyik dimenzióban végzett fejlesztések megerősítik a teljesítményt másokban.
Iparági fejlődési trendek és jövőbeli irányok
1. Integrált érzékelő anyagok
Az érzékelőelemeket integráló anyagok (pl. beágyazott nyúlásmérők) valós idejű állapotfigyelést tesznek lehetővé külső érzékelők hozzáadása nélkül. Ez a trend támogatja a prediktív karbantartást és az adaptív vezérlést.
2. Adalékanyag-gyártással kompatibilis ötvözetek
A fémek additív gyártása során a rétegenkénti gyártásra optimalizált fogaskerekek és házanyagok összetett topológiákat és lokalizált anyagtulajdon-szabályozást tesznek lehetővé.
3. Nano-mérnöki felületkezelések
A nanostrukturált bevonatok további súrlódáscsökkentést és kopásállóságot ígérnek minimális vastagság mellett, minimalizálva a geometriai torzulást és megőrizve a pontosságot.
4. Intelligens kompozit hibridek
A merevséget vagy a csillapítást dinamikusan alkalmazkodó szálak és intelligens anyagok kombinálásával a hajtóműves motor reakcióit a működési feltételekhez igazíthatja.
5. Fenntartható és újrahasznosítható anyagok
A környezetvédelmi előírások és a vállalati fenntarthatósági célok ösztönzik az újrahasznosítható, alacsonyabb energiafogyasztású és élettartamot meghosszabbító anyagok alkalmazását.
Ezek a trendek alakítják majd az ipari hajtóműves motorok következő generációját, lehetővé téve rugalmasabb, hatékonyabb és alkalmazásra szabottabb rendszerek .
Összefoglalás: Rendszerszintű érték és mérnöki jelentősége
Az anyagtudomány fejlődése – a nagy teljesítményű ötvözetektől és a tervezett bevonatoktól a kompozitokig és a fejlett csapágyakig – lényegesen átalakítja a kúpkerekes fogaskerekes motorrendszerek képességeit. Ha az a rendszermérnöki lencse , ezek az anyagi fejlesztések hozzájárulnak a következőkhöz:
- Nagyobb nyomatékkapacitás és mechanikai robusztusság
- Alacsonyabb energiaveszteség és jobb hatásfok
- Csökkentett zaj és vibráció a precíziós rendszerek számára
- Fokozott megbízhatóság és csökkentett életciklus-költségek
- Jobb hőkezelés és környezeti ellenálló képesség
A realizált érték nem korlátozódik az egyes komponensekre, hanem az egészre kiterjed mechanikai, elektromos és működési architektúra ipari rendszerek. A megfelelő anyagok kiválasztása és alkalmazása olyan multidiszciplináris perspektívát igényel, amely egyensúlyt teremt a szerkezeti igények, a környezeti feltételek, a rendszerdinamika és a szolgáltatási célok között.
A műszaki döntéshozók számára az anyagok és a rendszer teljesítménye közötti kölcsönhatás megértése elengedhetetlen a megbízható, hatékony és jövőre kész mozgási megoldások megtervezéséhez.
Gyakran Ismételt Kérdések (GYIK)
1. kérdés: Hogyan befolyásolják az anyagújítások a hajtóműves motorok karbantartási időközeit?
V: Az olyan anyagfejlesztések, mint a felületi keményedés, a kopásálló bevonatok és a fejlett csapágyak csökkentik a felület romlását és a súrlódást. Ezek a változtatások lassítják a kopás előrehaladását, meghosszabbítva az ütemezett karbantartás közötti időt és csökkentve az életciklus költségeit.
2. kérdés: Használhatók-e polimer fogaskerekek nagy terhelésű alkalmazásokban?
V: A polimer fogaskerekek alacsonyabb és mérsékelt terhelési üzemmódokban használhatók, ahol a zajcsökkentés és az alacsony súrlódás prioritást élvez. Nagy terhelésű ipari alkalmazásokhoz továbbra is előnyben részesítik a fejlett ötvözetekkel és felületkezeléssel ellátott fém fogaskerekeket.
Q3: Milyen szerepet játszanak a fejlett csapágyak a rendszer hatékonyságában?
V: Az alacsonyabb súrlódási együtthatójú csapágyak (pl. kerámia gördülőelemek) csökkentik a forgási veszteségeket, ami javítja az általános hatékonyságot, csökkenti a hőtermelést és simább mozgásreakciót eredményez.
4. kérdés: Kompatibilisek-e az új anyagtechnológiák a meglévő hajtóműves motorházakkal és kivitelekkel?
V: Számos anyagi innováció integrálható a meglévő architektúrákba megfelelő tervezési módosításokkal. Rendszerszintű értékelésre van szükség a kompatibilitás biztosításához, különösen a hőtágulási és kenési kölcsönhatások tekintetében.
5. kérdés: Hogyan járulnak hozzá az anyagok a hajtóműves motorok zajcsökkentéséhez?
V: A csillapító tulajdonságokkal rendelkező anyagok (pl. kompozitok), a precíziós felületkezelés és a bevonatok, amelyek csökkentik az asperitási kölcsönhatást, mind hozzájárulnak a zaj és a vibráció csökkentéséhez a hajtóműrendszerekben.
Hivatkozások
- Folyóiratok a hajtóművek anyagának kifáradásáról és a mozgásrendszerek felülettervezéséről – Átfogó iparági tanulmányok az ötvözetek teljesítményéről és a felületkezelés hatásairól.
- A Nemzetközi Automatizálási Társaság (ISA) kiadványai az ipari hajtások hatékonyságáról – A mechanikai erőátvitelt befolyásoló energiaveszteségek és anyagtényezők elemzése.
- Ipari automatizálási konferenciák anyaga – Esettanulmányok a robotikai és AGV alkalmazásokhoz használt hajtóműves motorok anyagi innovációiról.
