Melyek a csavarkerekes hajtóműves motorok előnyei?

Miért a spirális hajtóműves motorok a preferált választás?

Hengeres hajtóműves motorok kínálata kiváló hatékonyság, csendesebb működés és nagyobb terhelhetőség a homlok- vagy csigahajtómű alternatíváihoz képest. A ferde fogazat lehetővé teszi a fokozatos hálózást, ami egyenletesebben osztja el az erőt és csökkenti a mechanikai igénybevételt. A megbízható, folyamatos erőátvitelt igénylő iparágakban – a szállítószalagoktól a keverőberendezésekig – a spirális hajtóműves motorok folyamatosan felülmúlják a tartósságot és az energiahatékonyságot.

Gyakorlatilag egy spirális hajtóműves motor is elérhető sebességfokozatonként akár 98%-os átviteli hatásfok , így az egyik legenergiahatékonyabb megoldás az ipari hajtástechnikában.

A hengeres hajtóműves motorok legfontosabb előnyei

1. Magas átviteli hatékonyság

A spirális foggeometria lehetővé teszi több fog egyidejű összekapcsolását, így a terhelés nagyobb érintkezési felületen oszlik el. Ez azt eredményezi, hatékonysági besorolások általában 95% és 98% között szakaszonként, csökkentve az energiapazarlást és csökkentve a működési költségeket hosszú távon. A hajtóműves motorokat éjjel-nappal üzemelő létesítményeknél ez a hatékonyságnövekedés közvetlenül mérhető villanyszámla megtakarítást jelent.

2. Sima és csendes működés

Ellentétben a homlokfogaskerekekkel, amelyek hirtelen kapcsolódnak a fogakhoz, a spirális fogaskerekek fokozatosan hálóznak be a fogfelület mentén. Ez a fokozatos kapcsolódás kiküszöböli az ütési terhelést, és jelentősen csökkenti a vibrációt és a zajt. A zajszint általában 10-15 dB-lel alacsonyabb mint a hasonló homlokkerekes fogaskerekes elrendezések, amelyek kritikusak az élelmiszer-feldolgozásban, a gyógyszergyártásban és más, zajra és vibrációra érzékeny környezetekben.

3. Nagy teherbíró képesség

A spirális fogaskerekek átfedő fogérintkezője azt jelenti, hogy a terhelés mindig több fog között oszlik meg. Ez lehetővé teszi a spirális hajtóműves motorok kezelését a néhány Nm-től a több tízezer Nm-ig terjedő nyomatékkimenetek , így alkalmasak nagy igénybevételű alkalmazásokhoz, például anyagmozgatáshoz, extruderekhez és ipari keverőkhöz.

4. Kompakt és moduláris kialakítás

A modern csavarkerekes hajtóműves motorokat kis helyigényre tervezték. Moduláris felépítésük lehetővé teszi a mérnökök számára, hogy egyedi hajtáslánc tervezése nélkül egyesítsék a különböző motorkategóriákat és áttételi arányokat, hogy megfeleljenek az alkalmazási követelményeknek. Ezt a sokoldalúságot csökkenti a telepítési időt és leegyszerűsíti a karbantartás tervezését .

5. Hosszú élettartam és alacsony karbantartási igény

A csekélyebb lökésterhelés és az egyenletes erőeloszlás a csavarkerekes fogaskerekeknél kisebb kopást eredményez a fogaskerekek fogaiban és csapágyaiban. Megfelelő kenéssel a spirális hajtóműves motorok általában ezt érik el élettartama meghaladja a 20 000 üzemórát névleges feltételek mellett, minimalizálva a nem tervezett állásidőt és a karbantartási költségeket.

Helikális vs. egyéb hajtóműves motortípusok: közvetlen összehasonlítás

A spirális hajtóműves motorok más elterjedt típusokhoz való viszonyításának megértése segít tisztázni, miért olyan széles körben specifikálják őket az ipari alkalmazásokban.

Az adatok egyértelműen azt mutatják, hogy a legtöbb ipari felhasználás esetén a spirális hajtóműves motorok a legjobb egyensúlyt a hatékonyság, a zajcsökkentés és a terhelhetőség között.

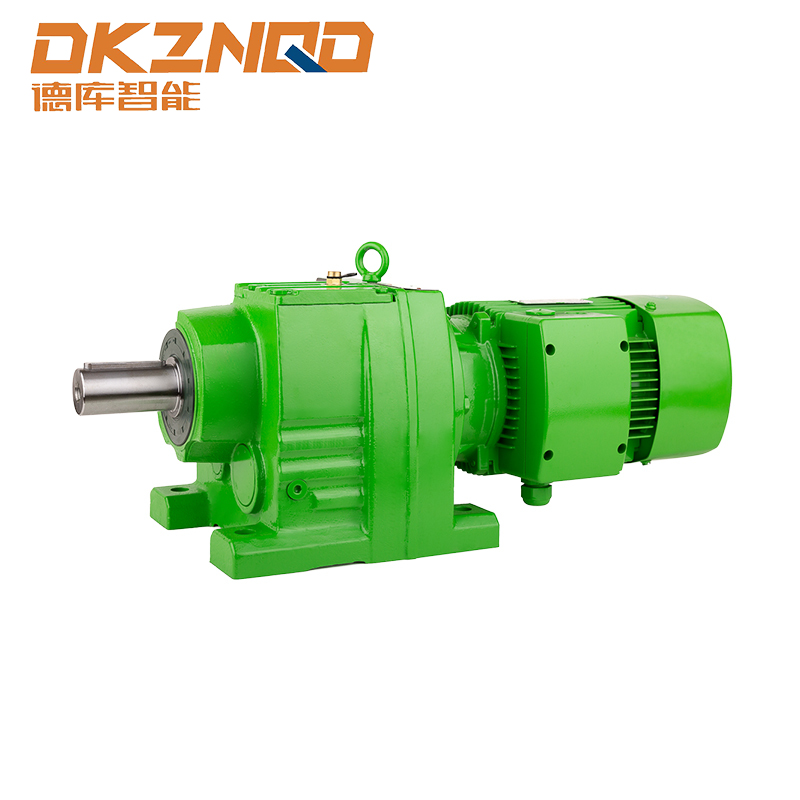

R sorozatú csavarkerekes hajtóműves motor: reprezentatív példa

A R sorozatú csavarkerekes hajtóműves motor egy széles körben elterjedt soros spirális hajtóműves motor konfiguráció, amely a fent leírt előnyöket szemlélteti. A koaxiális tengelyelrendezés megkönnyíti a meglévő gépelrendezésekbe való integrálást anélkül, hogy bonyolult tengelykapcsoló adapterekre lenne szükség.

Az R sorozat főbb jellemzői a következők:

• Az áttételek általában 1,3:1-től 289:1-ig terjednek , amely széles körű sebességcsökkentési rugalmasságot kínál
• Nagy pontosságú hajtómű köszörülés a zajcsökkentés és a hajtómű élettartamának meghosszabbítása érdekében
• Moduláris rögzítési lehetőségek, beleértve a lábtartót, a karimás rögzítést és a tengelyre szerelhető változatokat
• Kompatibilis a szabványos IEC és NEMA motorkeretekkel a könnyű motorpárosítás vagy csere érdekében
• Zárt ház, amely poros vagy mosható környezetben használható

A rugalmasság és a robusztus teljesítmény e kombinációja az R sorozatot kiváló megoldássá teszi olyan iparágakban, mint a logisztika, az élelmiszer- és italgyártás, a csomagolás és az anyagmozgatás.

Tipikus alkalmazási forgatókönyvek

A spirális hajtóműves motorok az ipari alkalmazások széles spektrumában megtalálhatók alkalmazkodóképességük és teljesítményük egységessége miatt:

• Szállítószalagos és láncos szállítószalagok — a sima nyomatékleadás megakadályozza a heveder megcsúszását és csökkenti a szállítószalag alkatrészeinek kopását
• Keverők és keverők — a nagy nyomaték alacsony fordulatszámon túlmelegedés nélkül kezeli a viszkózus anyagokat
• Kompresszorok és ventilátorok – a nagy hatékonyság csökkenti az energiafogyasztást a folyamatos üzemi ciklusokban
• Csomagológépek — a halk működés és a precíz fordulatszám szabályozás megfelel a higiéniai és pontossági követelményeknek
• Szivattyú hajtások — a megbízható tengelykimenet alkalmazkodik a változó áramlási igényekhez
• Daru- és emelőrendszerek — nagy teherbírás, egyenletes gyorsítással és lassítással

Tényezők, amelyeket figyelembe kell venni a csavarkerekes hajtóműves motor kiválasztásakor

A megfelelő spirális hajtóműves motor kiválasztásához több kulcsparaméter értékelése szükséges a megbízható, hosszú távú teljesítmény biztosítása érdekében:

1. Szükséges kimeneti nyomaték és fordulatszám — a szükséges áttételi arány és motorteljesítmény meghatározása
2. Üzemi ciklus — a folyamatos üzem eltérő hőértékeket igényel, mint a szakaszos üzem
3. Szolgáltatási tényező — lökésszerű terhelésű vagy gyakori indítású alkalmazásoknál magasabb szerviztényezőre van szükség
4. Szerelési konfiguráció — a tengely tájolása, a láb vagy a karima rögzítése és a rendelkezésre álló beépítési hely
5. Környezeti feltételek — IP-besorolás por- és nedvességvédelemre, hőmérséklet-tartományra és vegyi expozícióra
6. Kenés típusa — a szintetikus kenőanyagok meghosszabbítják a csereintervallumokat és támogatják a szélesebb hőmérséklet-tartományokat

Ezeknek a paramétereknek a pontos meghatározása a specifikáció szakaszában megakadályozza az idő előtti meghibásodásokat, és elkerüli a költséges későbbi utólagos felszereléseket.

GYIK

1. kérdés: Mi a fő előnye a spirális fogaskerekeknek a homlokfogaskerekekkel szemben?

A csigafogaskerekek nem egyszerre, hanem fokozatosan kapcsolódnak egymáshoz, ami csökkenti a zajt, a vibrációt és az ütközési terhelést. Ez egyenletesebb működést és nagyobb teherbírást eredményez azonos méretű sebességváltó mellett.

2. kérdés: Mennyire hatékony a spirális hajtóműves motor?

Az egyfokozatú spirális hajtóműves motor általában ezt éri el 95-98%-os átviteli hatásfok . A többfokozatú egységek valamivel alacsonyabbak, de még mindig lényegesen hatékonyabbak, mint a csigahajtómű alternatívái.

3. kérdés: Mit jelent az "R Series" megjelölés?

A R Series refers to an inline (coaxial) helical gearmotor configuration where the input and output shafts are on the same axis. It is a widely standardized design suitable for a broad range of industrial applications.

4. kérdés: Használhatók-e spirális hajtóműves motorok élelmiszer-feldolgozási környezetben?

Igen. A megfelelő IP-besorolással és élelmiszer-minőségű kenőanyagokkal rendelkező modelleket kifejezetten olyan élelmiszer-feldolgozási, ital- és gyógyszeripari környezetekhez tervezték, ahol a higiénia és a lemosással szembeni ellenállás elengedhetetlen.

5. kérdés: Milyen gyakran kell egy spirális hajtóműves motort karbantartani?

Normál körülmények között a fő karbantartási feladat a kenőanyag ellenőrzése és cseréje – általában minden 10 000-20 000 üzemóra a kenőanyag típusától és az üzemi hőmérséklettől függően. A szintetikus kenőanyagok hosszabb intervallumokat tesznek lehetővé.

6. kérdés: Milyen áttételi arányok érhetők el az R sorozatú spirális hajtóműves motorokhoz?

Az R sorozatú egységek általában kb 1,3:1-től 289:1-ig vagy több , a sebességfokozatok számától és a kiválasztott modelltől függően.

7. kérdés: Alkalmasak-e a spirális hajtóműves motorok változó sebességű hajtásokhoz (VFD)?

Igen. A csavarkerekes hajtóműves motorok teljes mértékben kompatibilisek a frekvenciaváltókkal. A VFD spirális hajtóműves motorral kombinálva precíz fordulatszám-szabályozást tesz lehetővé, és tovább javíthatja az energiahatékonyságot változó terhelési körülmények között.
