Mi az a lakóautó féreghajtómű-csökkentő és hogyan működik?

Az ipari gépek és automatizálás területén az erő és a mozgás hatékony átvitele a legfontosabb. Az erre a célra tervezett különféle alkatrészek közül a fordulatszám-csökkentők kritikus szerepet játszanak a motor kimeneti fordulatszámának és nyomatékának az alkalmazáshoz szükséges szintre való beállításában. Az egyik különösen figyelemreméltó típus ebben a kategóriában az RV csigahajtómű-csökkentő. Ez az eszköz a cikloid hajtás és a csigahajtómű egyedülálló kombinációjáról híres, amely olyan mechanizmust eredményez, amely nagy nyomatékot, kivételes lökésterhelést és kompakt méreteket kínál. Az an. tervezési elveinek, működési mechanikájának és megfelelő alkalmazásainak megértése Rv csigahajtómű reduktor elengedhetetlen azon mérnökök és tervezők számára, akik az optimális teljesítményt és megbízhatóságot keresik az igényes környezetben.

Az „RV” kifejezés gyakran a „forgásvektor” rövidítése, ami a reduktor azon képességére utal, hogy hatékonyan tudja kezelni a forgási erőket. A kialakítás zseniálisan integrálja a sebességcsökkentés két különböző fokozatát. Az elsődleges fokozat tipikusan csigakerék-készletet foglal magában, míg a másodlagos fokozat cikloidális forgókerekes mechanizmust alkalmaz. Ez a hibrid megközelítés lehetővé teszi, hogy az RV csigahajtómű-csökkentő leküzdje a szabványos csigahajtóművekben rejlő korlátokat, például az alacsonyabb hatékonyságot és a korlátozott ütésállóságot, miközben megtartja előnyeiket, mint például a nagy csökkentési arány és a kompaktság. Az eredmény egy robusztus és nagy teljesítményű alkatrész, amely számos precíziós mozgásvezérlő rendszer sarokköveként szolgál.

Az alapvető tervezés és alkatrészek

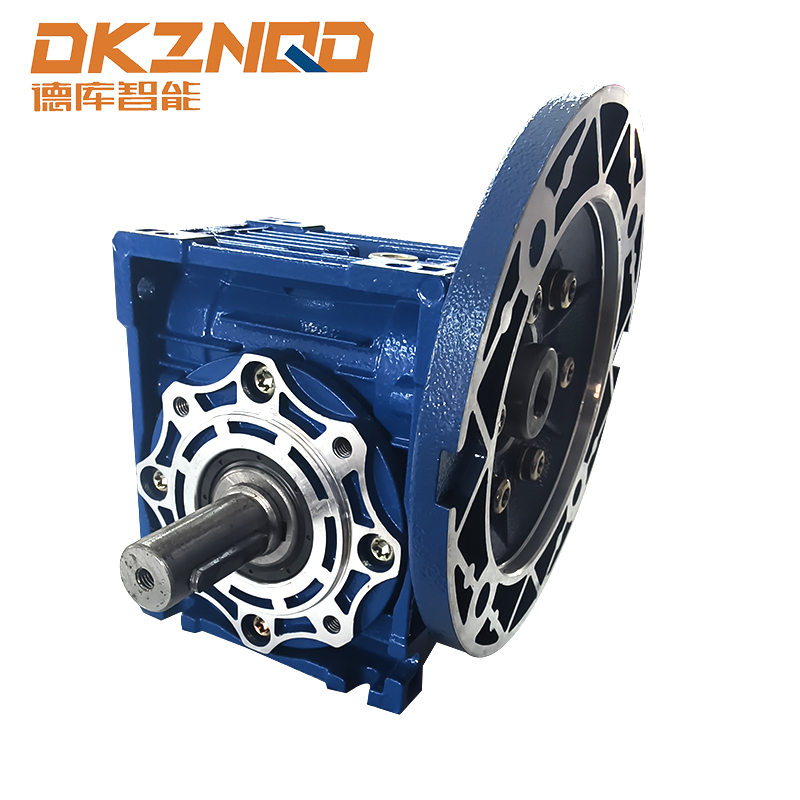

Az RV csigahajtómű-csökkentő szerkezete összetett, mégis elegáns, tartósságra és teljesítményre tervezték. Felépítése több kulcsfontosságú elemre bontható, amelyek összehangoltan működnek funkciójának elérése érdekében. Az első fő elem a csigakerék bemeneti fokozata. Ez egy csigacsavarból, amely a bemeneti tengelyhez és a motorhoz csatlakoztatott meghajtó alkatrész, valamint egy csigakerékből áll. Ahogy a csigacsavar forog, menetei összekapcsolódnak a csigakerék fogaival, amitől a kerék elfordul. Ez a fokozat biztosítja a kezdeti, jelentős fordulatszám-csökkentést és a nyomaték növelését.

A második és meghatározó szakasz a cikloidális redukciós mechanizmus. Ez a rész egy sor alkatrészt tartalmaz, beleértve egy excenter bütyköt, cikloid tárcsákat, gyűrűs csapokat és egy kimeneti mechanizmust. A csigakerék mozgása egy excenteres bütyökre kerül át. Ez a bütyök ezután két cikloidális tárcsát hajt meg, amelyek karéjos, babszerű alakúak, kerületükön lyukakkal. Ezek a tárcsák a szűkítő burkolatában elhelyezett állócsapok gyűrűjéhez kapcsolódnak. Az excentrikus bütyök mozgása a cikloidális tárcsákat összetett oszcilláló forgásba hozza. Mivel azonban a tárcsákat az álló csapok korlátozzák, mozgásuk a kimenő tengely lassú, szabályozott forgását eredményezi. Ez a kétlépcsős folyamat biztosítja az RV csigahajtómű-csökkentőjének figyelemre méltó tulajdonságait.

A tervezés kritikus jellemzője a előre feszített kúpgörgős csapágy beépítése elrendezése. Ez a csapágyrendszer felelős a nagy terhelések és nyomatékok eltartásáért, amelyeknek a reduktor működés közben ki van téve. Biztosítja a szerkezeti merevséget, minimálisra csökkenti a terhelés alatti elhajlást, és hozzájárul az egység kivételes helyzetpontosságához és hosszú élettartamához. Ezenkívül a teljes szerelvény egy merev, nagy szilárdságú, gyakran vasból vagy alumíniumból öntött burkolatban van elhelyezve, amely védelmet nyújt a szennyeződésekkel szemben, és fenntartja az összes belső alkatrész pontos beállítását. A robusztus felépítés az elsődleges oka annak, hogy széles körben elterjedt a nagy igénybevételű alkalmazásokban.

Működési elvek és főbb jellemzők

Az RV csigahajtómű-csökkentő működése a mechanikai precizitás szimfóniája. A bemeneti tengelyt erővel látják el, forgatva a csigacsavart. Az első csökkentést a csigacsavar és a csigakerék közötti kapcsolódás éri el. A most lassabban forgó csigakerék hajtja meg a cikloidális fokozat excenteres bütykét. Ennek a bütyöknek a forgása excentrikus mozgást kölcsönöz a cikloidális tárcsáknak. Ahogy ezek a korongok mozognak, lebenyük az álló gyűrűcsapok belsejében gördül. Az excenteres bütyök minden teljes elforgatásakor a cikloidális korongok annyi karént haladnak előre, amennyi a korongon lévő lebenyek száma és az állócsapok száma közötti különbség. Ez a művelet nagyon magas csökkentési arányt eredményez a második szakaszban.

E két fokozat kombinációja lehetővé teszi, hogy az RV csigahajtómű-csökkentő nagyon magas egyfokozatú csökkentési arányt érjen el, gyakran 30:1-től 100:1 feletti arányig. A végső teljesítmény a kimenő tengely egyenletes, folyamatos forgása, jelentősen csökkentett fordulatszámmal és jelentősen megerősített nyomatékkal. Ennek a kialakításnak az egyik legjelentősebb előnye az kivételes ütésállóság . A cikloid tárcsalebenyek és a gyűrűcsapok közötti nagy érintkezési felület, valamint az alkatrészek szilárdsága lehetővé teszi a reduktor számára, hogy elnyelje és ellenálljon a hirtelen, intenzív ütközési terheléseknek, amelyek károsítanák vagy tönkretennék más típusú sebességváltókat.

Egy másik meghatározó jellemzője az nagy torziós merevség és minimális holtjáték . A torziós merevség a reduktor terhelés alatti csavarodással szembeni ellenállására utal, ami kulcsfontosságú a pozicionáló rendszerek pontosságának megőrzéséhez. A több érintkezési ponttal rendelkező cikloidális mechanizmus belső kialakítása biztosítja, hogy nagyon kevés szabad mozgás vagy „játék” legyen a bemeneti és kimeneti tengelyek között. Ez az alacsony holtjáték létfontosságú az olyan alkalmazásoknál, amelyek megismételhető és precíz mozgást igényelnek, például robotkarokban vagy CNC-gépekben. Ezen túlmenően, míg a szabványos csigahajtómű-csökkentők alacsonyabb hatásfokáról ismertek, a gördülési hatás beépítése a cikloidális szakaszba javítja az RV csigahajtómű-csökkentő általános hatékonyságát, így energiatudatosabb választássá válik a folyamatos működéshez.

Az alkalmazás előnyei és korlátai

Az RV csigahajtómű-csökkentő egyedi kialakítása olyan különálló előnyökkel rendelkezik, amelyek alkalmassá teszik az igényes ipari feladatok széles skálájára. Legünnepeltebb előnye a páratlan képessége a nagy lökésterhelések kezelésére. Ez ideális választássá teszi olyan alkalmazásokhoz, mint az anyagmozgató berendezések, törőgépek vagy építőipari gépek, ahol mindennaposak a hirtelen és súlyos terhelésváltozások. Belső alkatrészeinek robusztussága megbízható működést és hosszú élettartamot biztosít még ilyen zord körülmények között is.

Továbbá annak kompakt és helytakarékos kialakítás jelentős előnye. Nagy teljesítménysűrűsége és nyomatékkibocsátása ellenére az RV csigahajtómű-csökkentő gyakran kisebb helyigénnyel rendelkezik, mint más hasonló teljesítményt kínáló reduktortípusok. Ez a kompaktság felbecsülhetetlen értékű a modern gépek tervezésében, ahol a hely gyakran prémium. Nagy torziós merevsége és alacsony holtjátéka, amint azt korábban említettük, elsőrangú választássá teszik a precíziós alkalmazásokhoz. Ez magában foglalja az ipari robotokban való széleskörű alkalmazását, ahol általában az alap-, a kar- és a vállízületekben található meg, biztosítva az erőt a nehéz rakományok hordozásához és a helyes elhelyezésük pontosságát.

Azonban, mint minden mérnöki alkatrész, ez sem korlátok nélküli. Az elsődleges szempont a költség. Az RV csigahajtómű-csökkentő gyártási folyamata összetett, nagy pontosságú megmunkálást és összeszerelést igényel. Következésképpen ezek az egységek általában drágábbak, mint a szabványos csigahajtóművek vagy spirális fogaskerekes reduktorok. Ezt a magasabb kezdeti beruházást az alkalmazás teljesítményre, tartósságra és pontosságra vonatkozó követelményei indokolják. Egy másik szempont, hogy a tiszta csigahajtásokhoz képest jobb hatásfok ellenére egyes működési tartományokban a hatásfoka még mindig alacsonyabb lehet, mint a bolygókerekes reduktoroké. Ezért a folyamatosan futó alkalmazásoknál, ahol az energiafogyasztás elsődleges szempont, ezt a tényezőt mérlegelni kell a többi előnyével.

Az alábbi táblázat összefoglalja a legfontosabb előnyöket és szempontokat:

Általános ipari alkalmazások és felhasználások

Az RV csigahajtómű-csökkentő robusztus és precíz jellege biztosítja a jelenlétét az iparágak legkülönbözőbb skáláján. Alkalmazását a kihívást jelentő körülmények közötti megbízható erőátviteli igény diktálja. A robotika területén gyakorlatilag nélkülözhetetlen. Csuklós robotcsuklók nagymértékben támaszkodjon ezekre a reduktorokra, hogy biztosítsák a mozgáshoz szükséges nyomatékot, miközben biztosítják a szerszámok és munkadarabok pontos pozicionálásához szükséges pontosságot és merevséget. Az autóipari összeszerelő soroktól az elektronikai alkatrészek elhelyezéséig az RV csigahajtómű-csökkentő lehetővé teszi a sima és erőteljes mozgást, amely meghatározza a modern automatizálást.

Egy másik jelentős felhasználási terület az anyagmozgató berendezések. A szállítószalag-rendszerek, legyen szó repülőtéri poggyászkezelésről, raktári elosztó központokról vagy bányászati ​​műveletekről, gyakran használják ezeket a szűkítőket görgők vagy hevederek meghajtására. Ütésterhelhetőségük kulcsfontosságú a nehéz áruk hirtelen elindulásának, leállásának és ütközésének kezeléséhez. Hasonlóképpen megtalálhatók a emelő- és emelőgépek például daruk és csörlők, ahol nagy nyomatékuk és eredendő biztonságuk – a csigahajtás jellemzően önzáró, és megakadályozza a hátrahajtást – erőt és biztonságot is nyújt a felfüggesztett terhek kezelésekor.

Az élelmiszer- és italipar, a gyógyszeripar és a csomagolóipar is alkalmazza ezeket a reduktorokat olyan gépekben, mint a töltőgépek, raklapozók és címkéző rendszerek. Ezekben a beállításokban a teljesítmény mellett a megbízhatóság és a higiénia is kritikus fontosságú. Számos motorkerékpár-hajtómű-csökkentő kapható lezárt házzal és bevonattal, amelyek ellenállnak a korróziónak és ellenállnak a lemosási eljárásoknak, így alkalmasak tiszta és steril környezetben való használatra. Egyéb gyakori alkalmazások közé tartoznak az építőipari berendezések (pl. betonkeverők, kotrógépek forgógyűrűi), szerszámgépek indexelő asztalokhoz, és minden olyan helyzet, amikor nagy nyomatékra, alacsony fordulatszámra van szükség egy kompakt és robusztus forrásból.

Kiválasztási kritériumok és karbantartási irányelvek

Az adott alkalmazáshoz megfelelő hajtóműves csigahajtómű-csökkentő kiválasztása számos működési paraméter alapos elemzését igényli. Az elsődleges tényező a szükséges kimeneti nyomaték és működési sebesség . A reduktort úgy kell méretezni, hogy a névleges kapacitás túllépése nélkül kezelje az alkalmazás maximális nyomatékát, beleértve a várható lökésterheléseket is. Továbbá a redukciós arányt úgy kell megválasztani, hogy a rendelkezésre álló bemeneti motorfordulatszámból elérje a kívánt kimeneti fordulatszámot. További kritikus tényezők közé tartozik a külső terhelések típusa és nagysága, mint például a radiális terhelés, az axiális terhelés és a nyomatéki terhelés, amelyek a kimenő tengelyre hatnak. Ezeket az erőket a kimenő csapágyak támogatják, és névleges értékük túllépése idő előtti meghibásodáshoz vezethet.

A működési környezet egy másik döntő kiválasztási kritérium. Az olyan tényezők, mint a környezeti hőmérséklet, a por, a nedvesség vagy a korrozív vegyszerek jelenléte meghatározzák a speciális tömítések, felületkezelések vagy speciális kenőanyagok szükségességét. Például az extrém hőmérsékleti alkalmazásokhoz megfelelő viszkozitású és hőstabilitású kenőanyagokra van szükség. A kívánt élettartam és munkaciklus (folyamatos vagy szakaszos üzem) szintén befolyásolja a kiválasztási folyamatot, biztosítva, hogy a reduktor megfeleljen a megbízhatósági elvárásoknak.

A felszerelést követően a megfelelő karbantartás kulcsfontosságú az RV csigahajtómű-csökkentő élettartamának és teljesítményének maximalizálásához. A legfontosabb karbantartási feladat az rendszeres kenéskezelés . Megfelelő típusú és mennyiségű kenőanyagot kell használni, és azt a gyártó által javasolt időközönként, az üzemi körülményektől függően cserélni kell. Az olajszivárgás és a szennyeződés időszakos ellenőrzése szintén elengedhetetlen. Ezenkívül fontos rutinszerűen ellenőrizni a szokatlan zajt vagy rezgést, amelyek korai jelei lehetnek a hibás beállításnak, a csapágykopásnak vagy más belső problémáknak. Annak biztosítása, hogy minden rögzítőcsavar rögzítve legyen, és hogy az egység ne legyen kitéve a specifikációit meghaladó terhelésnek, hozzájárul a hosszú távú, problémamentes működéshez. Míg ezeket a reduktorokat a tartósságra tervezték, az alapvető karbantartás elhanyagolása elkerülhető állásidőhöz és költséges javításokhoz vezethet.

Összefoglalva, az RV csigahajtómű-reduktor az erőátviteli tervezés csúcsa, mesterien ötvözi a csiga- és cikloid hajtómű előnyeit. Kiemelkedő tulajdonságai – nagy nyomatékkapacitás, kivételes ütésállóság, kompakt méret és minimális holtjáték – mérnöki megoldássá teszik a legnagyobb kihívást jelentő ipari alkalmazásokhoz. A hegesztőrobot precíz illesztéseitől a szállítószalag erőteljes hajtásáig, amely több tonna anyagot mozgat, kritikus a szerepe. Bár kezdeti költsége és specifikus hatékonysági jellemzői nem feltétlenül teszik univerzális választássá minden forgatókönyvhöz, teljesítménybeli előnyei a megfelelő alkalmazás esetén tagadhatatlanok. Alapelveinek megértése és megfelelő alkalmazása alapvető fontosságú azon mérnökök számára, akik nem csak erős és hatékony, hanem robusztus és megbízható gépeket szeretnének építeni.
