Milyen beépítési helyzetek (M1-M6) állnak rendelkezésre az S sorozatú hajtóművekhez?

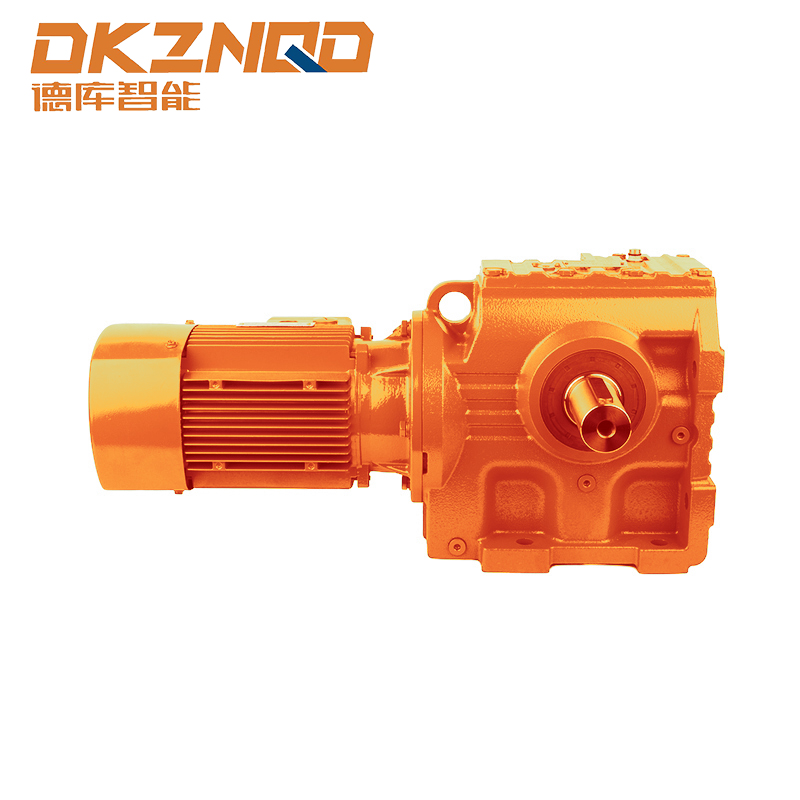

Az S sorozatú csigakerekes hajtóműves motorok bemutatása

A S sorozatú csigakerekes hajtóműves motor széles körben használják az ipari gépekben kompakt kialakításának, nagy nyomatékátvitelének és megbízhatóságának köszönhetően változatos üzemi körülmények között. Megértése a beépítési pozíciók (M1-M6) Ezeknek a hajtóműveknek a kialakítása elengedhetetlen a mérnökök és rendszertervezők számára, akiknek célja az optimális teljesítmény elérése és a mechanikai kompatibilitás biztosítása.

Ez a cikk az S sorozatú hajtóművekhez rendelkezésre álló specifikus szerelési helyzetekkel foglalkozik, feltárja konfigurációikat, előnyeiket és gyakorlati alkalmazásukat a különböző iparágakban.

A szerelési helyzetek áttekintése (M1-M6)

Az S sorozatú hajtóműveket úgy tervezték, hogy támogassák az M1-től M6-ig terjedő beépítési irányokat. Mindegyik beépítési helyzet a bemeneti és kimeneti tengelyek egyedi elrendezésének felel meg a motorházhoz képest. A megfelelő szerelési helyzet kiválasztása ütések:

• Működési hatékonyság és nyomatékleadás
• Könnyű telepítés szűk helyeken
• Karbantartási hozzáférhetőség és biztonsági megfelelés

Az alábbiakban részletes magyarázatot adunk az egyes szerelési helyzetekről és azok alkalmazásáról:

M1 Pozíció: Vízszintes lábtartó

A M1 mounting position refers to a horizontal installation with the gear unit mounted on a base or platform. The output shaft is parallel to the base, making it ideal for:

• Szállítószalagok és anyagmozgató rendszerek
• Csomagológépek, ahol a padlószintű szerelést részesítik előnyben
• Stabil beállítást igénylő alkalmazások nagy nyomatékú terhelések mellett

Az M1 szerelés előnyei közé tartozik könnyű hozzáférés a kenéshez és ellenőrzéshez , és kompatibilitás az ipari hajtóművekben általánosan használt szabványos alapméretekkel.

M2 Pozíció: Vízszintes karimás rögzítés

Az M2 konfiguráció vízszintes beépítést foglal magában, karimával a kimenő tengely végén a közvetlen csatolás érdekében. Ez a tájolás alkalmas:

• Közvetlen integráció a forgó gépekbe, további konzolok nélkül
• Szivattyúk, kompresszorok és ventilátorhajtások, ahol a tengelybeállítás kritikus
• Kompakt telepítést igénylő alkalmazások korlátozott vízszintes helyen

A M2 flange mount csökkenti a rezgésátvitelt és leegyszerűsíti a telepítést a lábra szerelhető alternatívákkal összehasonlítva.

M3 helyzet: függőleges tengely lefelé

Az M3 konfigurációban a kimenő tengely lefelé mutat. Ez különösen akkor hasznos, ha függőlegesen álló gépekhez csatlakozik, mint például:

• Keverők és keverők vegyi vagy élelmiszer-feldolgozó üzemekben
• Függőleges szállítószalagok és felvonók
• Közvetlen lefelé hajtást igénylő alkalmazások minimális tengelyhosszabbítással

Ez a szerelési irány megköveteli a kenés és a tömítés gondos mérlegelését gravitációs hajtású olajelosztás a fogaskerekek mentén.

M4 helyzet: függőleges tengely felfelé

M4 az M3 inverze, ahol a kimenő tengely felfelé mutat. Általában alkalmazzák:

• Kanalas liftek és függőleges szállítószalagok felfelé mozgatással
• Ipari keverők, ahol a nyomatékátvitelnek felfelé kell mozgatnia az anyagot
• Olyan helyzetek, amikor a hajtóművet egy csatlakoztatott mechanizmus alá szerelik a kompakt függőleges beállítás érdekében

A M4 position necessitates optimalizált kenési útvonal hogy biztosítsa az olaj egyenletes eloszlását a csiga- és csavarkerekek között.

M5 Pozíció: Vízszintes tengely oldalra szerelve

Az M5 vízszintes helyzetet jelöl, ahol a hajtómű az oldalára van felszerelve. Ezt a pozíciót a következőkre választják ki:

• Helyszűke gépek, amelyek oldalsó fogaskerekes felszerelést igényelnek
• Integrálás eltolt hajtási pontokkal rendelkező szállítószalag-rendszerekbe
• Alkalmazások, amelyeknél a motor és a hajtott tengely közötti jobb beállításra van szükség minimális helyigénnyel

Oldalsó rögzítődoboz növeli a mechanikai stabilitást kompakt rendszerekben, de szükség lehet egyedi tartókra vagy támasztékokra.

M6 Pozíció: karima függőleges

Az M6 konfiguráció kombinálja a függőleges tengelytájolást a karimás rögzítéssel. A legfontosabb előnyök a következők:

• Közvetlen csatlakoztatást tesz lehetővé függőleges motorokhoz vagy szivattyúkhoz
• Ideális magasságkorlátozott vagy szűkös alapterületű telepítésekhez
• Továbbfejlesztett nyomatékelosztás nagy terhelésű függőleges alkalmazásoknál

Az M6 pozicionálás gyakran pontos igazítást igényel, és előnyös lehet rezgéscsillapító tartók a hosszú távú működési stabilitás biztosítása érdekében.

Gyakorlati szempontok a szerelés kiválasztásához

A megfelelő szerelési helyzet kiválasztása több, mint mechanikus döntés – figyelembe kell venni az üzemi környezetet, a hozzáférhetőséget és a karbantartási követelményeket. A mérnököknek figyelembe kell venniük:

• A terhelés irányára és nyomatékára vonatkozó követelmények
• Kenéselosztás és hajtóműolaj visszatartás
• Helyszűke és integráció a meglévő gépekkel
• Könnyű ellenőrzés, szervizelhetőség és biztonsági megfelelés

Ezen szempontok betartása biztosítja optimális teljesítmény és hosszabb élettartam a hajtóműről.

Az S sorozat beépítési helyzeteinek összehasonlító táblázata

Következtetés

Az M1-M6 szerelési helyzetek megértése a S sorozatú csigakerekes hajtóműves motor lehetővé teszi a mérnökök számára, hogy megalapozott döntéseket hozzanak a telepítéssel, a nyomatékátvitellel és a rendszer élettartamával kapcsolatban. Minden pozíció egyedi előnyöket kínál az egyedi üzemeltetési igényekhez igazítva, biztosítva, hogy a hajtómű megbízhatóan működjön a legkülönbözőbb ipari helyzetekben.

A megfelelő kiválasztás, a kenés, a beállítás és a hozzáférhetőség figyelembevételével együtt jelentősen javíthatja az ipari hajtóművek teljesítményét és karbantartási hatékonyságát.

GYIK

1. kérdés: Mi a különbség az M1 és M2 szerelési pozíciók között?

Az M1 vízszintes lábra szerelhető, míg az M2 karimát használ a vízszintes rögzítéshez, amely alkalmas a gépekkel való közvetlen összekapcsolásra és a továbbfejlesztett rezgésszabályozásra.

2. kérdés: Működhet az S sorozatú hajtómű függőleges helyzetben?

Igen, az M3, M4 és M6 lehetővé teszi a függőleges beépítést, gondosan ügyelve a kenésre és az igazításra a megbízható működés érdekében.

3. kérdés: Melyik szerelési helyzet a legjobb hely szűkös elrendezésekhez?

Az M5 (vízszintes oldalra szerelhető) és az M6 (függőleges karima) ideális kompakt telepítésekhez, ahol korlátozott az alapterület.

4. kérdés: A beépítési helyzetek befolyásolják a karbantartási követelményeket?

Igen, az olyan pozíciók, mint az M3 és az M4, gondos kenési útvonalat igényelnek, míg az M1 és M2 könnyebb hozzáférést tesz lehetővé az ellenőrzéshez és a szervizeléshez.
