1. Bevezetés: Csendes váltás a derékszögű erőátvitelben
Évtizedek óta a csigakerekes reduktorok az alapértelmezett választás a derékszögű erőátvitelhez kompakt helyigényük és magas csökkentési arányuk miatt. Az energiahatékonyság, a megbízhatóság és az alacsonyabb teljes birtoklási költség iránti ipari igények azonban rávilágítottak a csigahajtás technológia alapvető gyengeségeire. Írja be a BKM Hypoid hajtómű szűkítő — a hipoid hajtóműves motorok új generációja, amely egyesíti a spirális és hipoid hajtómű előnyeit. A precíziós tervezésű BKM sorozat akár 30%-kal nagyobb hatékonyságot, lényegesen alacsonyabb üzemi hőmérsékletet és hosszabb élettartamot kínál a hagyományos csigahajtásokhoz képest. Ez a cikk egy technikai, adatvezérelt összehasonlítást nyújt, amely elmagyarázza, miért BKM hipoid hajtóműves motor A megoldások gyorsan lecserélik a csigacsökkentőket a szállítószalagokon, az anyagmozgatásban és az ipari automatizálásban.
2. Alapvető különbségek: Hypoid vs. Worm Gear Reducer
A teljesítménybeli különbségek megértéséhez meg kell vizsgálnunk a geometriát és az érintkezési mechanikát. A csigahajtás egy menetes csigaból áll, amely egy bronz kerékhez kapcsolódik, és nagy érintkezési felületen csúszási súrlódást eredményez. Ezzel szemben a nagy hatékonyságú hipoid sebességváltó eltolt, spirális ferde fogakat használ, a hatékonyság érdekében optimalizált gördülő és csúszó mozgással. Az alábbi táblázat összefoglalja a kritikus különbségeket.
| Paraméter | Hagyományos Worm Drive | BKM spirális-hipod hajtómű |
|---|---|---|
| Érintkezési minta | Csúsztatás által dominált (nagy súrlódású) | Gördülésvezérelt csúszás (alacsony súrlódás) |
| Egyfokozatú hatékonyság (i=10:1) | 55-75% | 90-94% |
| Kenési követelmény | Magas viszkozitású, gyakori változások | Alacsony viszkozitású, hosszabb időközökkel |
| Hőtermelés | Magas (hűtést igényel) | Alacsony (természetes konvekció elegendő) |
| Visszavezethetőség | Önzáró (nincs hátsó meghajtó) | Részleges visszavezethetőség (bizonyos terhelés esetén biztonságosabb) |
| Élettartam (L10h) | 8000 – 12000 óra jellemző | 25 000 – 40 000 óra jellemző |

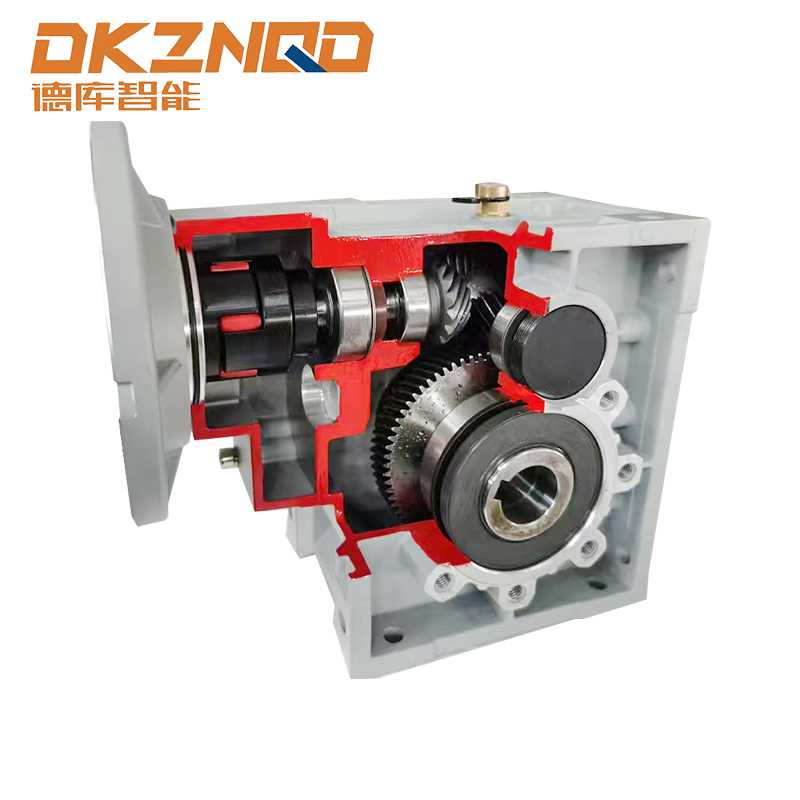

A BKM sorozatú hipoid reduktor tokkal karburált, köszörült hipoid fogaskerekeket használ, amelyek terhelés alatt is fenntartják az optimális fogkontaktust. Ez a kialakítás kiküszöböli az erős csúszósúrlódást, amely a féreghalmazokat sújtja, ami közvetlenül csökkenti az energiaveszteséget és a hőterhelést.
3. Hatékonysági előny: Az energiatakarékos áttörés
Az átállás legnyomósabb oka a hatékonyság. A folyamatos üzemű alkalmazásokból (pl. 24/7 szállítószalagos rendszerek) származó helyszíni adatok azt mutatják, hogy a csigakerekes reduktorok jellemzően 50–70%-os hatásfokkal működnek névleges terhelés mellett, és tovább csökkennek indítás-leállítás vagy részterhelés esetén. Ezzel szemben a derékszögű hipoid hajtóműves motor a BKM sorozathoz hasonlóan széles nyomatéktartományban 92–96%-os hatékonyságot ér el. A következő SVG egy összehasonlító hatékonysági görbét szemléltet három csökkentési aránynál (10:1, 20:1, 30:1).
Egy valós példa: egy logisztikai központ, amely 15 szállítószalag-meghajtó egységet (egyenként 2,2 kW) üzemeltet 16 óra/nap, 5 nap/hét. A csigahajtások cseréje (68%-os átlagos hatásfok) erre BKM hipoid hajtóműves motorok (93%-os hatásfok) az éves energiafogyasztást 96 500 kWh-ról 70 600 kWh-ra csökkenti – több mint 25 900 kWh-t és évi 2800 USD áramköltséget takarít meg (0,11 USD/kWh). Ez a hatékonyságnövekedés évente körülbelül 11 tonnával csökkenti a CO2-lábnyomot is.
4. Hőteljesítmény és működési megbízhatóság
A hő a sebességváltó hosszú élettartamának ellensége. A csigahajtások az elveszett energiát hővé alakítják, és gyakran elérik a 80–95°C-os felületi hőmérsékletet folyamatos működés mellett. Ez felgyorsítja az olaj oxidációját, rontja a tömítéseket és csökkenti a hajtómű élettartamát. Ezzel szemben BKM hipoid fogaskerekes reduktorok 30-40°C-os hűvösebben működnek a nagyobb hatásfok és az optimalizált kenési csatornák miatt. Az alacsonyabb termikus feszültség három számszerűsíthető előnnyel jár:
- Meghosszabbított olajcsere intervallumok: A csigahajtások gyakran 2500-4000 óránként igényelnek olajcserét; A BKM hipoid egységek 8000-10000 üzemórát érnek el szintetikus kenőanyagokkal.
- A tömítés integritása: 60°C-os olajteknő hőmérséklet és 90°C között a tömítés elasztomer öregedése 3-szorosára lassul, kiküszöbölve a szivárgás kockázatát.
- Magasabb időszakos túlterhelési kapacitás: A hipoid fogaskerekek 150%-os csúcsnyomatékot képesek fenntartani termikus leállás nélkül, míg a csigahajtások a fogak karcolódását kockáztatják.
Csomagológépek esetében (üzemi ciklus: 80%-os terhelés, 35°C környezeti hőmérséklet) a csigahajtóművek 11 hónap elteltével hőmérsékletriasztást váltottak ki; a BKM derékszögű hipoid hajtóműves motor több mint 36 hónapig működött hőkezeléssel kapcsolatos karbantartás nélkül.
5. Kompakt derékszögű kialakítás nagyobb rugalmassággal
A hagyományos csigahajtások kitűnnek derékszögű kompaktságban, de a BKM spirális-hipoid architektúra illeszkedik, vagy akár le is csökkenti az axiális hosszt, miközben üreges tengelyre vagy lábra rögzítési lehetőségeket kínál. A hipoid eltolás alacsonyabb középtávolságot tesz lehetővé azonos arány mellett, így könnyebben beépíthető a szűk gépvázakba. A tervezés fő előnyei:
- A BKM sorozat 56 és 112 mm közötti bemeneti átmérőt, 1500 Nm nyomatéktartományt és 5:1 és 200:1 közötti áttételeket kínál (kétfokozatú spirális-hipoid).
- Univerzális rögzítés: lábra, karimára vagy tengelyre szerelhető teljesítménycsökkenés nélkül.
- Alacsonyabb zajkibocsátás: A hipoid háló eleve halkabb, mint a csigacsúszó – jellemzően 65 dBA vs 78 dBA 1450 ford./percnél.
A combination of BKM spirális-hipoid hajtómű A precíziós köszörült hajtóművel ellátott geometria olyan teljesítménysűrűséget biztosít, amely 35%-kal meghaladja a csigacsökkentőkét – nagyobb nyomaték kisebb burokban.
6. Életciklus-költségelemzés (LCA): Öt éves perspektíva
Míg a hipoid hajtóműves motor kezdeti vételára 15–20%-kal magasabb lehet, mint egy egyenértékű csigahajtásé, a teljes birtoklási költség (TCO) más történetet mesél el. Az alábbi táblázat egy tipikus 2,2 kW-os, 15:1 arányú alkalmazást hasonlít össze öt év alatt (folyamatos üzem, 8760 h/év).
| Költségkomponens | Worm Drive (hagyományos) | BKM Hypoid hajtóműves motor |
|---|---|---|
| Kezdeti vásárlás | 520 dollár | 610 dollár |
| Energiaköltség (5 év, 0,11 USD/kWh) | 1860 dollár | 1240 dollár |
| Olajcsere (munka kenőanyag) | 360 USD (6 változás) | 90 USD (2 változás) |
| Cserealkatrészek / állásidő | 450 dollár (várható tömítési csapágyhiba) | 50 USD (csak megelőző jellegű) |
| Teljes 5 éves TCO | 3190 dollár | 1990 dollár |
Ez a 38%-kal alacsonyabb TCO indokolja a frissítést, a ROI jellemzően 18–24 hónapon belül érhető el. A 20 darabos flottáknál az éves megtakarítás meghaladja a 10 000 dollárt.
7. Valós alkalmazások teljesítménye
Két dokumentált iparági eset (márkahivatkozások nélkül) rávilágít az átmenetre:
A eset – Gépjármű-szerelő szállítószalag
Az eredeti csigahajtások (30 db) a hőtágulás miatt gyakori elakadásoktól szenvedtek, és havi olajpótlásra volt szükség. A BKM hipoid hajtóműves motorokkal történő utólagos felszerelést követően az üzemidő 11%-kal nőtt, a karbantartási munkák száma pedig 78%-kal csökkent két év alatt. Az üzem átlagosan 28%-os energiamegtakarítást ért el a motor bemenetén mérve.
B eset – Élelmiszer- és italpalack töltősor
A magas páratartalmú környezet csigahajtás korróziót és kenőanyag-emulgeálódást okozott. A BKM rozsdamentes acél kimenő karimás változata nagy hatékonyságú hipoid sebességváltó IP65 védettséget biztosított, 60%-kal csökkentette a tisztítási állásidőt, és három egymást követő évben kiküszöbölte a nem tervezett cseréket.
Ase examples confirm that the BKM sorozatú hipoid reduktor az egyszerű hatékonysági számokon túl valódi működési fájdalompontokat old meg.
8. Műszaki előírások és kiválasztási kritériumok
Értékelésekor a derékszögű hipoid hajtóműves motor a frissítéshez vegye figyelembe a következő, a BKM termékcsaládban jellemzően elérhető paramétereket:
- Névleges nyomaték: 50-1500 Nm (vázmérettől függően)
- Csökkentési arányok (egyfázisú hipoid): 5:1, 8:1, 10:1, 15:1, 20:1, 30:1, 40:1, 50:1
- Kétfokozatú kombinációk (helikális hipoid): 200:1-ig
- Megengedett radiális terhelés a kimenő tengelyen: 8000 N-ig
- Hatékonyság teljes terhelésnél: 90-96% (nagyobb arányoknál kissé csökken)
- Működési hőmérséklet tartomány: -25°C és 50°C között kiegészítő hűtés nélkül
A megfelelő méret kiválasztása magában foglalja a szerviztényező (általában 1,2–1,5 a szállítószalagos üzem esetén) összeegyeztetését és a termikus besorolás ellenőrzését. Mivel a BKM hipoid egységek kevesebb hőt termelnek, gyakran egy keretmérettel kisebbet tesznek lehetővé az ugyanazon alkalmazáshoz használt csigahajtásokhoz képest, csökkentve a tehetetlenséget és a költségeket.
9. Gyakran Ismételt Kérdések
1. kérdés: Egy BKM hipoid hajtóműves motor közvetlenül helyettesítheti a meglévő csigahajtást mechanikai módosítások nélkül?
A legtöbb esetben igen. A BKM egységeket szabványos IEC karimás bemenetekkel és cserélhető (tömör vagy üreges) kimeneti tengelyméretekkel tervezték. Azonban ellenőrizze a rögzítési furatok mintáját és a tengely magasságát; Adapter lemezekre lehet szükség néhány örökölt kerethez. A teljes hossza gyakran hasonló vagy rövidebb.
2. kérdés: Megtartják a hatékonysági előnyt alacsony fordulatszámon vagy részterhelésen?
Igen. A csigahajtások hatékonysága meredeken csökken alacsony fordulatszámon (300 fordulat/perc bemenet alatt) a határkenési feltételek miatt. A BKM hipoid fogaskerekek több mint 85%-os hatékonyságot tartanak fenn még 50 1/perc fordulatszámon is, így kiválóan alkalmasak változtatható frekvenciás hajtású (VFD) alkalmazásokhoz.
3. kérdés: A BKM hipoid reduktorok önzáróak, mint a csigahajtások?
Nem, a hipoid fogaskerekek nem eleve önzáróak. A visszafutásgátló funkciót igénylő alkalmazásokhoz külső féket vagy visszafutásgátló eszközt kell hozzáadni. Az alacsony súrlódás azonban lehetővé teszi a hátramenetet, ami előnyös a kézi beállításnál vagy a biztonsági kikapcsolásnál.
4. kérdés: Milyen kenőanyag javasolt a BKM hipoid hajtóművekhez?
A szintetikus PAO vagy poliglikol alapú ISO VG 150–220 olajok alapfelszereltségnek számítanak, meghosszabbított csereintervallumokat és stabil viszkozitást biztosítanak a hőmérséklet felett. A csigahajtásokkal ellentétben nincs szükség molibdén adalékokra, csökkentve a hosszú távú kémiai lebomlást.
5. kérdés: Milyen tipikus megtérülési idő várható a féregről hipoidra való frissítéskor?
Csak az energiamegtakarítás alapján (3000 üzemóra/év, 0,12 USD/kWh) a megtérülés 12 és 30 hónap között mozog. A csökkentett karbantartási költségek mellett a megtérülés gyakran 18 hónap alá esik. Sok ipari felhasználó a teljes ROI-t látja az első két évben.
10. Következtetés: Az ítélet a Hypoid vs. Wormról
A engineering advantages of the BKM Hypoid hajtómű szűkítő többé már nem rés – átalakítják a derékszögű meghajtó specifikációit az egyes iparágakban. A kiváló hatásfok (92–96% vs. 55–75%), a drámaian alacsonyabb üzemi hőmérséklet, a meghosszabbított élettartam és az öt év alatt 30–40%-kal alacsonyabb teljes birtoklási költség egyértelmű döntés. Míg a csigahajtások továbbra is relevánsak a statikus terhelés megtartása vagy a rendkívül alacsony fordulatszámú alkalmazások (10 ford./perc alatt), minden dinamikus, folyamatos üzemű vagy energiaérzékeny rendszer számára előnyös a BKM hipoid hajtóműves motorja. Ahogy az üzemvezetők a szén-dioxid-csökkentési célok elérésére és a működési költségek csökkentésére törekednek, a féregről a másikra való áttérés nagy hatékonyságú hipoid sebességváltó a technológia nem csak frissítés – stratégiai szükséglet.
A részletes méretezési és alkalmazási támogatásért tekintse meg a műszaki dokumentációt BKM sorozatú hipoid reduktor vagy forduljon mozgásszabályozási szakemberhez. A derékszögű erőátvitel jövője hipoid, és a BKM család az élen jár.
