IEEE 841 nagy igénybevételű motorok: Számítógépes tervezési jellemzők
A szabványos általános célú motorokat jóindulatú beltéri körülményekre tervezték, kiszámítható terhelésekkel. Az IEEE 841 gyakorlatához igazodó, nagy igénybevételt jelentő tervezések a folyamat- és bányászati területeken leggyakrabban előforduló meghibásodási módokat kezelik, ideértve a tengelyáram-károsodást, a tömítés leromlását és a hőciklus miatti szigetelés meghibásodását. Az alábbi összehasonlítás felvázolja azokat a gyakorlati különbségeket, amelyeket egy berendezéstervezőnek keresnie kell az adattáblán vagy az adatlapon.
| Tervezési elem | Általános célú motor | Súlyos teljesítményű motor |
|---|---|---|
| Csapágyvédelem | Szabványos zsírtömítés | Tengelyföldelés vagy szigetelt csapágy a nem meghajtó végén |
| Szigetelő rendszer | B vagy F osztály, korlátozott nedvességzáró | F osztályú, vákuumnyomásos impregnálással, nem higroszkópos |
| Ház besorolása | Nyitott cseppálló vagy TEFC | TEFC korrózióálló festékkel és tömített védőcsővel |
| Hardver | Szabványos rögzítőelemek | Rozsdamentes acél rögzítők és leeresztő csavarok |
| Szolgáltatási tényező | 1,0 és 1,15 között | 1,15 vagy magasabb, leértékelési különbözettel |
Ezek a fejlesztések megnövelik a költségeket, de azokon a területeken, ahol a törő- vagy szivattyúállomás nem tervezett leállása óránként sokkal többe kerülhet, mint maga a motor, a többletberuházás általában egyetlen elkerült leálláson belül megtérül.
Prémium hatékonyságú motorteljesítmény és életciklus-költség
A hatékonysági osztályt gyakran energiasorként kezelik, de a folyamatosan működő folyamatberendezéseken a teljes birtoklási költség szerkezeti részévé válik. A prémium hatásfokú motorok jellemzően csökkentik a tekercselési és magveszteségeket a jobb rétegelt acél, a szűkebb légrések és az optimalizált tekercskialakítás révén, ami az energiamegtakarítás mellett másodlagos előnyként csökkenti az üzemi hőmérsékletet.
85-95 százalék
Tipikus terhelési hatékonysági tartomány a prémium dizájnokhoz a standard kivitelekhez képest azonos keretméretben
Lejjebb
Az üzemi tekercshőmérséklet emelkedése, amely meghosszabbítja a szigetelés élettartamát a folyamatos üzemű szivattyúk és kompresszorok esetében
Évek
Tipikus megtérülési időszak, amikor prémium motorok váltják fel a standard egységeket a magas üzemórájú berendezéseken
Az alacsonyabb hőemelkedés a zárt szivattyúházakban és a csúszós csomagokban is számít, ahol a környezeti hőmérsékletet a technológiai csővezetékek már megemelték, így a prémium hatásfokú motorok olyan működési tartalékot biztosítanak, amely a szabványos kiviteleknél nem.

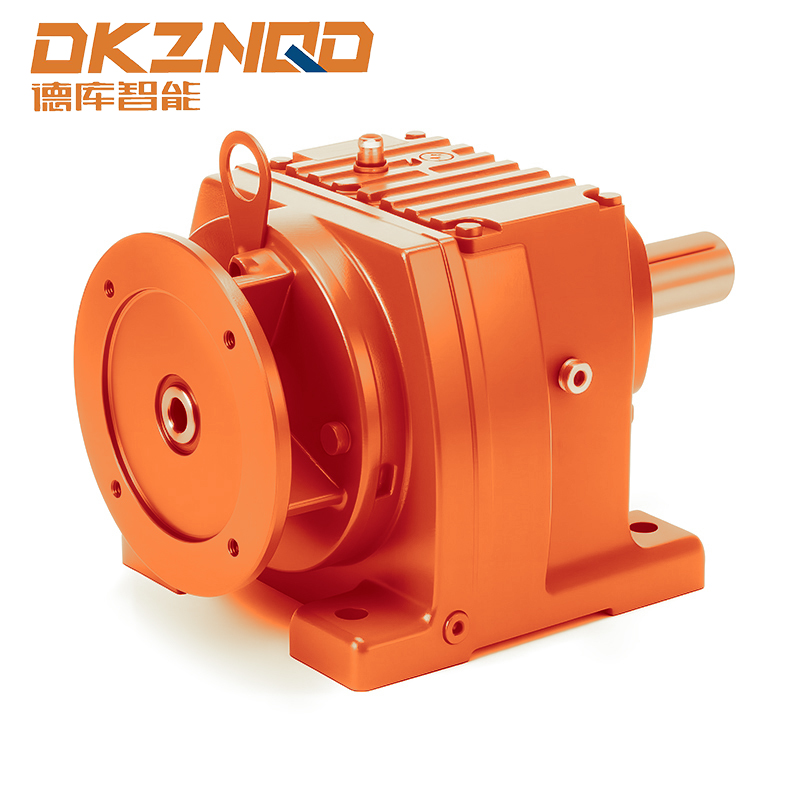

Crusher Duty Motors és Kőzúzó sebességváltó követelmények
A zúzás és szitálás alkalmazása ismételt lökésterhelést generál, nem pedig egyenletes folyamatos nyomatékot. törőmotorok megerősített tengelyhosszabbításokkal, nagyobb kihúzási nyomatékhatárokkal és sugárirányú lökésre, nem pedig állandó terhelésre méretezett csapágyrendszerekkel készülnek, mivel egy elakadás pillanatnyi nyomatékot a futási érték többszörösére növelhet.
Ahol egy motor kőzúzó-hajtóműhöz csatlakozik, a hajtásláncot egy egységként kell értékelni. A legfontosabb kiválasztási pontok a következők:
- A kimenő tengely túlnyúló terhelése megfelel a tárcsa vagy a tengelykapcsoló terhelésének
- A sebességváltó torziós merevsége korlátozza a holtjátékot elakadás és tolatás közben
- Hőteljesítmény az ismételt leállítási indítási ciklusokhoz a betáplálás megszakítása közben
- Tömített bemeneti tengely, amely megakadályozza a por bejutását a motor tengelykapcsolójába
A motor tehetetlensége és a sebességváltó torziós névleges értéke közötti eltérés az egyik leggyakoribb oka a hajtómű fogak idő előtti kopásának az aggregát- és ásványianyag-feldolgozó gépsorokon, ezért a hajtás kiválasztása általában páros számítással történik, nem pedig a motor, a sebességváltó másodsorban.
Nagy nyomatékú hajtóműves motorok szállítószalag-rendszerekhez
A szállítószalag-hajtások más kihívást jelentenek, mint a törőgépek: a terhelés egyenletesebb, de a megrakott heveder alatti indítónyomaték többszöröse lehet a futási nyomatéknak, különösen a raktározási és kirakodó szállítószalagoknál szokásos ferde szakaszokon. A r sorozatú spirális hajtóműves motor kombinálja a spirális fogaskerekes fokozatot egy beépített motorral, hogy kompakt, nagy hatékonyságú nyomatékátvitelt biztosítson, miközben alacsony a holtjáték, ami segít fenntartani a konzisztens szíjkövetést hosszú távon.
A szállítószalag méretezésénél általában három tényező határozza meg a hajtóműves motor kiválasztását:
- A teljesen megterhelt szíj álló helyzetből történő indításához szükséges szakítónyomaték, beleértve a hideg zsírellenállást is
- A munkaciklusnak megfelelő szolgáltatási tényező, mivel a folyamatos háromműszakos működésű szállítószalagoknak nagyobb tartalékra van szükségük, mint a szakaszos adagoló szállítószalagoknak
- Kimeneti sebesség pontossága, mivel a nagy nyomatékú hajtóműves motor szállítószalagos rendszerekhez mérleg adagolása vagy keverési folyamata szigorúbb sebességszabályozást igényel, mint egy egyszerű szállítószalag
Lágyindítók olaj- és gázindítókhoz, valamint szivattyúkhoz: a berobbanás és a mechanikai stressz csökkentése
A közvetlen vonali indítás egyidejűleg áramlökést küld a motor tekercselésébe és mechanikus nyomatéklökést a kapcsolt terhelésbe. A szivattyúállomásokon ez a nyomatékcsúcs a tengelytömítéseket, a tengelykapcsolókat és a visszacsapó szelepeket minden alkalommal megfeszíti, amikor a motor elindul, miközben az elektromos bekapcsolás feszültségesést okozhat a helyszíni elosztórendszerben. A lágyindítók mindkét problémát úgy oldják meg, hogy a feszültséget fokozatosan emelik, nem pedig egyetlen lépésben.
| Indítási módszer | Relatív beindulási áram | Mechanikai sokk | Tipikus alkalmazás |
|---|---|---|---|
| Közvetlen On-line | Magas | Magas | Kis ventilátorok, kis teljesítményű szivattyúk |
| Star Delta | Mérsékelt | Mérsékelt, with transition bump | Közepes méretű kompresszorok |
| Lágyindító | Csökkentett és állítható | Alacsony, meredekített nyomaték | Szivattyúk, csavarkompresszorok, szállítószalagok |
| Változófrekvenciás meghajtó | Legalacsonyabb | Legalacsonyabb, fully controlled | Sebességszabályozást igénylő folyamatszivattyúk |
Mert lágyindítók szivattyúkhoz konkrétan az ellenőrzött rámpacsökkentés gyakran ugyanolyan értékes, mint a szabályozott felfutás, mivel az ellenőrizetlen leállás vízkalapácsot indíthat el a hosszú nyomóvezetékekben. A megfelelően beállított lágyindító csökkenti mind az indítási túlfeszültséget, mind a leállási tranzienst, védve a csöveket és a visszacsapó szelepeket, amelyek egyébként ismétlődő nyomáscsúcsoknak vannak kitéve.
Nagy teherbírású motoros lágyindító panelek: integráció és védelem
A lágyindító csak annyira megbízható, amennyire be van szerelve. A poros vagy korrozív környezetben lévő helyek általában nagy teljesítményű motoros lágyindító paneleket írnak elő a következő jellemzőkkel:
- A beépítési területnek megfelelő zárt tokozási besorolás, túlnyomásos szellőztetéssel, ahol a por bejutása aggodalomra ad okot
- Bypass kontaktorok, amelyek a rámpa befejezése után futó áramot vezetnek, csökkentve a tirisztorköteg belsejében keletkező hőt
- Integrált motorvédő relék, amelyek lefedik a termikus túlterhelést, a fáziskiesést és a reteszelt rotor állapotát
- Kommunikációs portok az üzemvezérlő rendszerbe való integráláshoz, lehetővé téve az indítási sorrend összehangolását több terhelésen keresztül
- Belső hőszabályozás a telepítés helyének környezeti hőmérsékletéhez, nem csak a szabványos referenciahőmérséklethez
A kültéri vagy félig zárt bányászati létesítményekhez szánt panelek is előnyösek a korrózióálló vasalatoknak és a tömített ajtóknak, mivel a nedvesség behatolása miatti panelmeghibásodások gyakori okai a lágyindító nem tervezett leállásának.
Bányászati berendezések hajtásainak összesítése: Több motorterhelés koordinálása
Egy több nagy motorral rendelkező zúzó- és rostáló üzemben az indítási sorrendet korlátozó tényező ritkán egyetlen motor. Ez az a teljes feszültség, amelyet a helyszíni elektromos hálózat felvesz anélkül, hogy a felfelé irányuló védelem kioldana, vagy a már működő berendezések feszültsége csökkenne.
Az aggregált bányászati berendezések hajtásait, vagyis a zúzó-, szita-, adagoló- és szállítómotorok összehangolt készletét egy feldolgozóüzemben általában inkább szakaszba állítják, mintsem egyszerre indítják el. Egy tipikus szekvenálási megközelítés először a szállítószalagokat hozza fel terhelés nélkül, majd a szitákat, majd az adagolókat, végül pedig a törőgépet, amikor az anyagáramlás tiszta. Az egyes fokozatokhoz rendelt lágyindítók lehetővé teszik, hogy a telephely az indítási áramfelvételt lépcsőzetesen szabályozza, hogy a csúcsigény soha ne haladja meg a bejövő tápegység vagy a tartalék generátorkészlet kapacitását.
Ez a fokozatos megközelítés védi a mechanikai alkatrészeket is. Ha a megrakott zúzógépet az ürítő szállítószalag futása előtt indítja el, az anyag visszaüthet a törőkamrára, ami elkerülhető túlterhelést okozhat a nap legelső ciklusában.
Hogyan védi a lágyindító rámpasorrendje a motort és a hajtott terhelést
Ez a szakaszos sorrend a működési elv minden lágyindító alkalmazás mögött ezen az oldalon. A szabályozott rámpaszegmens az, ahol a tengelykapcsolókra, szíjakra és visszacsapó szelepekre nehezedő mechanikai igénybevétel csökken, míg a bypass fokozat magát az indítót védi a folyamatos hőhatástól, amint a motor eléri a sebességet.
Karbantartási eljárások, amelyek meghosszabbítják a motor és az önindító élettartamát
- Trend a tekercselés és a csapágyhőmérséklet az idő múlásával ahelyett, hogy egypontos leolvasásokra hagyatkozna, mivel az emelkedő trend gyakran hetekkel megelőzi a meghibásodást
- Ellenőrizze a lágyindító hűtőbordáit és a hűtőventilátorokat rögzített ütemezés szerint, mivel a por felhalmozódása a tirisztor túlmelegedésének egyik fő oka
- Évente ellenőrizze a tengelyföldelő gyűrűket és a csapágyak szigetelési ellenállását nagy igénybevételű motorokon, mivel a tengelyáram-károsodás fokozatosan alakul ki, és szemrevételezéssel nem látható.
- Bármilyen folyamatmódosítás után erősítse meg a lágyindító rámpa és áramkorlát beállításait, mert előfordulhat, hogy az eredeti terhelésre hangolt beállítás már nem megfelelő
- Az alapozás és a tengelykapcsoló vasalat nyomatékellenőrzése az első üzemi hetek után, mivel a vibráció gyorsabban meglazítja a rögzítőelemeket az első bejáratás során
Motor- és indítómotor-kiválasztási ellenőrzőlista alkalmazásonként
| Alkalmazás | Motor Duty Class | Ajánlott indítási mód | Kulcsfontosságú szempont |
|---|---|---|---|
| Kútfej szivattyú | Komoly terhelés, prémium hatékonyság | Lágyindító szabályozott leállítással | Vízkalapács védelem leálláskor |
| Rock Crusher | Daráló üzem, magas szerviztényező | Lágyindító magas nyomatékhatárral | Ütésterhelési határ a sebességváltón |
| Ferde szállítószalag | Magas torque gearmotor | Lágyindító vagy frekvenciaváltó | Letörési nyomaték teljes terhelés mellett |
| Csavarkompresszor | Prémium hatékonyság, TEFC ház | Lágyindító áramkorláttal | Koordinált indítás alsó szelepekkel |
| Szűrőüzem | Súlyos igénybevétel, vibráció besorolású | Szekvenciális lágyindító panel | Összehangolt indítási sorrend az egész üzemben |
Gyakran Ismételt Kérdések
1. kérdés: Mi különbözteti meg a nagy teljesítményű motort a szabványos TEFC-motoroktól?
A nagy teljesítményű motorok korrózióálló hardvert, továbbfejlesztett szigetelési rendszereket, tengelyföldelést és magasabb szerviztényezőket adnak hozzá, hogy ellenálljanak a pornak, nedvességnek és vibrációnak, amelyet a szabványos motorok hosszú távon nem viselnek el.
2. kérdés: Miért használjon lágyindítót a szivattyúmotor közvetlen indítása helyett?
A lágyindító fokozatosan emeli a feszültséget és a nyomatékot, ami csökkenti a tápfeszültség elektromos behatolását és a tengelykapcsolókon, tömítéseken és csöveken keletkező mechanikai ütést, valamint szabályozott leállítást is biztosít, amely segít megelőzni a vízkalapácsot a nyomóvezetékekben.
3. kérdés: Miben különbözik a törőmotor az általános ipari motortól?
Crusher duty motors are built with reinforced shafts, higher pullout torque margins and bearings rated for repeated shock loading, since crushing applications generate torque spikes far above steady running torque during jam events.
Q4: Can multiple motors on a mining plant share one soft starter panel?
Some panels are designed with multiple starter modules to sequence several motors, but each motor still needs its own protection relay and current path, and the starting sequence must be coordinated so peak demand does not exceed supply capacity.
Q5: Does premium efficiency matter on intermittently used equipment?
The energy savings are smaller on low run-hour equipment, but the reduced heat rise still benefits reliability, so premium efficiency is often justified even outside continuous duty applications where downtime cost is high.
