Miért határozza meg a spirális hajtóműves motor kiválasztása a hajtás hosszú távú hatékonyságát?
Egy gyártósor ritkán hibásodik meg egyedül a motor miatt. Gyakrabban a gyenge pont a motor tengelye és a sebességváltó közötti határfelületen található, ahol a holtjáték, az eltolódás vagy az alulméretezett csökkentési arány csendben felemészti a teljesítményt. A csigakerekes hajtóműves motorok ezt úgy oldják meg, hogy az indítómotort és a redukciós fokozatot egyetlen házba kapcsolják, ami eltávolít egy csatolási pontot és egy beállítási hibaforrást a különálló motor- és sebességváltó-elrendezéshez képest.
Maga a spirális fogforma az oka annak, hogy ezek az egységek halkabban működnek, és térfogategységenként nagyobb terhelést adnak át, mint az egyenes homlokzatú kivitelek. Mivel a fogak szögben kapcsolódnak egymáshoz, nem pedig egyenes vonal mentén, az érintkezés fokozatos és hosszabb úton oszlik el, ami szétosztja a terhelést és csökkenti a fog be- és kilépésével járó ütközési zajt. Ez a cikk a hatékonyságnövekedés mögött meghúzódó mechanikai érveléseken keresztül szól, hogyan befolyásolja a holtjáték és a szerelési helyzet a valós teljesítményt, és hogyan lehet összehangolni a r sorozatú spirális hajtóműves motor , an f sorozatú spirális hajtóműves motor , vagy a k sorozatú spirális hajtóműves motor egy adott alkalmazáshoz, nem pedig egy általános kategóriához.
Ennek a kiválasztásnak nagyobb jelentősége van futó vonalon, mint papíron, mert egy műszakilag teherbírásra alkalmas, de a szerelési geometriához vagy a munkaciklushoz rosszul illeszkedő hajtóműves motor több éves élettartama alatt még mindig többe kerül az energia és a karbantartás terén, mint egy megfelelően meghatározott egység, amelyet valamivel magasabb előzetes áron vásároltak meg. Az alábbi szakaszok azon döntések köré szerveződnek, amelyek ténylegesen megváltoztatják a terepi eredményeket, kezdve magával a foggeometriával és a szerelési, kenési és gyártási tűréshatárig.
Hogyan változtatja meg a spirális fogaskerék fogszöge az erőátvitelt
Egyenes homlokkerekes fogaskerék esetén a fog teljes szélessége egyidejűleg érintkezik a páros fogával. Ez az azonnali kapcsolódás éles mechanikai impulzust kelt minden alkalommal, amikor egy új fogpár belép a hálóba, ami a régebbi sebességváltó-konstrukciókhoz kapcsolódó nyüszítés elsődleges forrása. A fogaskerekes fogaskerék a forgástengelyhez képest szögben vágja el a fogakat, így az érintkezés a fog egyik szélétől kezdődik, és a fogaskerekek elfordulásakor fokozatosan gördül a homlokszélességen.
Ennek a fokozatos kapcsolódásnak három mérhető hatása van a hajtóműves motor hajtásláncára:
- A terhelés egynél több fogpár között oszlik meg egy adott pillanatban, ami csökkenti az egyes fogak csúcsfeszültségét, és meghosszabbítja az élettartamot ismételt terhelés esetén.
- A zajkibocsátás jelentős mértékben csökken, gyakran több decibellel is, összehasonlítva az azonos terhelésű, ekvivalens spur-konstrukcióval, mivel nincs hirtelen fog-fog ütközés.
- A sima futás javul magasabb bemeneti fordulatszámon, ami olyan alkalmazásoknál fontos, ahol a motor hosszabb ideig a névleges fordulatszám közelében működik.
A kompromisszum az axiális tolóerő. Mivel a fogak ferdén vannak vágva, az összeillesztés a tengely tengelye mentén erőt hoz létre a homlokkerekes fogaskerekes sugárirányú és tangenciális erői mellett. A csavarkerekes hajtóműves motorházak ezt az adott csavarvonalszögnek megfelelő méretű nyomócsapágyakkal magyarázzák, ami az egyik oka annak, hogy a hajtóműházakat nem lehet egyszerűen felcserélni a sorozatok között a csapágy névlegességének ellenőrzése nélkül.
A sorozattervezés és az alkalmazásterhelési profil illeszkedése
A gyártók sorba rendezik a csavarkerekes hajtóműves motorok terméksorait, mivel egyetlen házgeometria nem képes hatékonyan lefedni a teljes tartományt a könnyű szállítószalag-hajtásoktól a nehéz keverő- vagy zúzóterhelésekig. Mindegyik sorozat jellemzően egy nyomatéksávot, egy szerelési stílust és egy áttételi fokozatot céloz meg, így a helyes választás a munkaciklussal kezdődik, nem pedig a katalógusoldallal. Nem az a hasznos kiindulási kérdés, hogy papíron melyik széria tűnik a legtehetősebbnek, hanem az, hogy a környező berendezések milyen tengelyelrendezést írnak elő, hiszen a váz utólagos felszerelése, hogy más tengelyirányt fogadjon el, általában jóval drágább, mintha eleve valamivel többet kellene fizetni a helyesen összeállított házért.

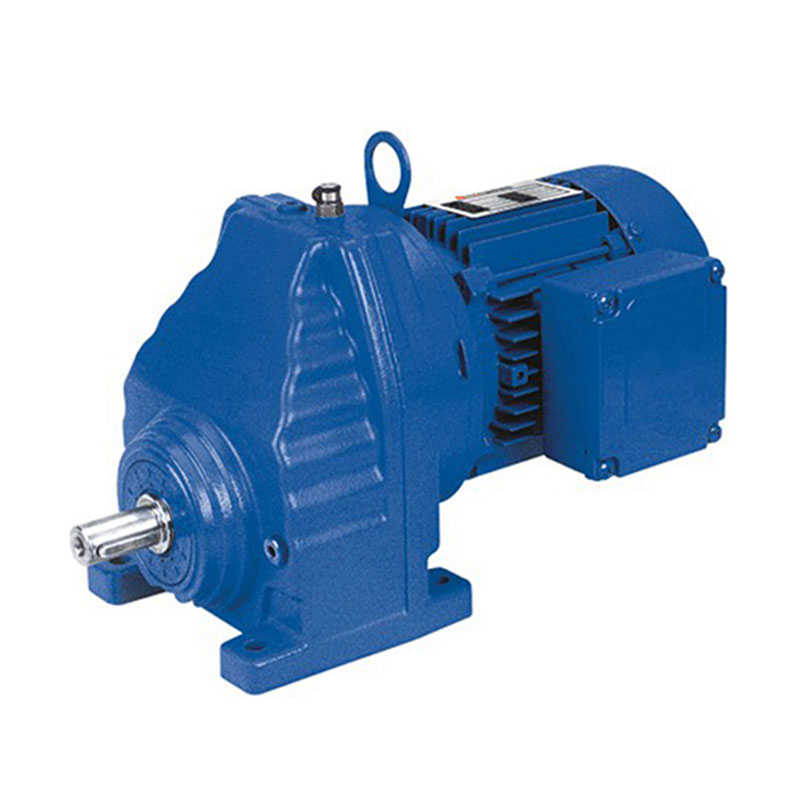

R sorozatú spirális hajtóműves motor
A kompakt koaxiális ház köré épülő sorozat olyan alkalmazásokhoz illeszkedik, ahol a kimenő tengelynek egy vonalban kell lennie a motor tengelyével, például függőleges szállítószalagok vagy keverőberendezések, ahol korlátozott az alapterület. Az aránylépések jellemzően finomabbak a tartomány alsó végén, ami akkor segít, ha egy folyamatnak pontos fordulatszám-illesztésre van szüksége a nyers nyomaték helyett.

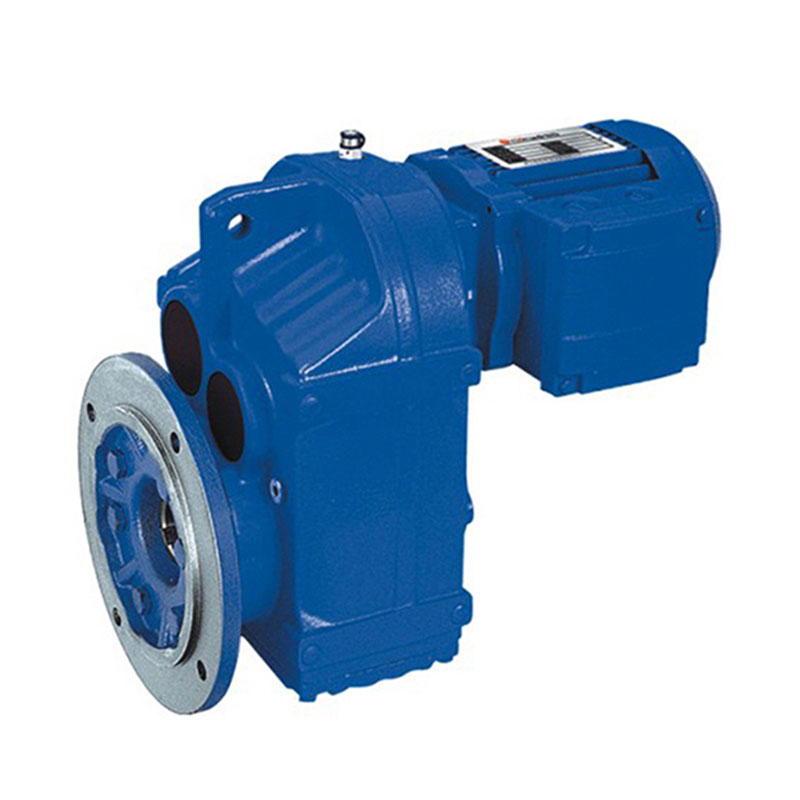

F sorozatú spirális hajtóműves motor
Az ebben a sorozatban használt párhuzamos tengelyelrendezés a bemeneti és kimeneti tengelyeket egymás mellett tartja, nem pedig egy vonalban, ami leegyszerűsíti a szíj- vagy lánchajtás integrációját olyan berendezésekben, mint a csomagolósorok és az anyagmozgató rendszerek, ahol a kimenő tengelynek rögzített magasságban kell elhelyezkednie a keret felett.

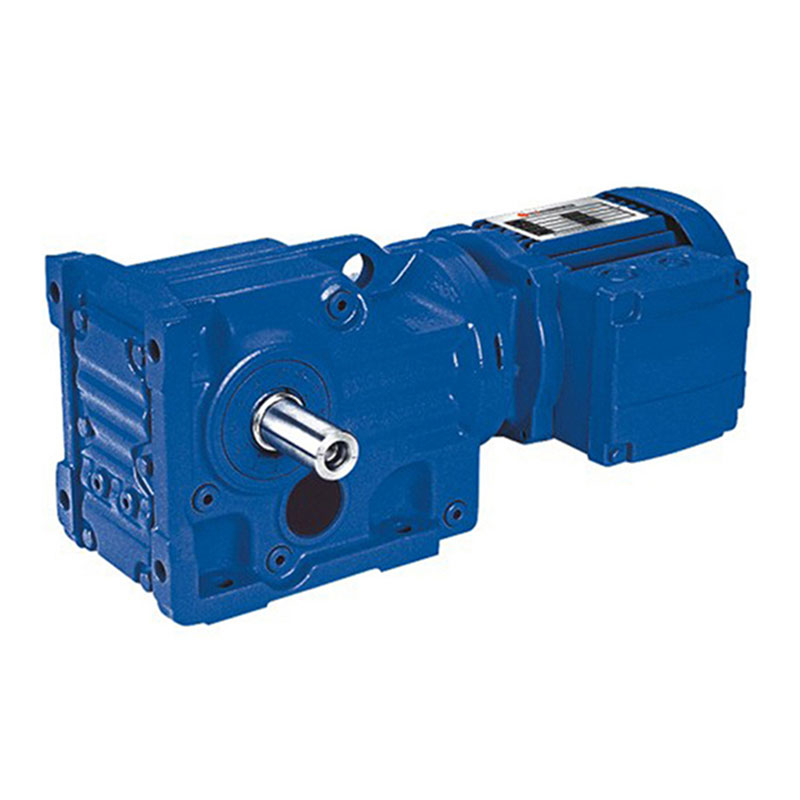

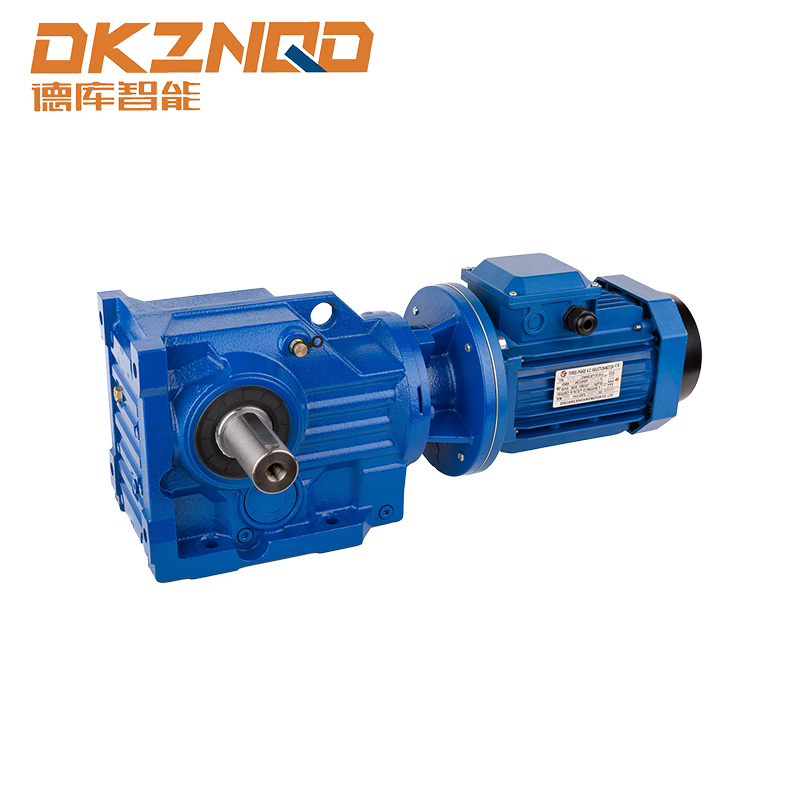

K sorozatú spirális hajtóműves motor
A spirális és kúpfogaskerekes fokozatokat kombinálva ez a sorozat egyetlen házon belül nagyjából kilencven fokkal változtatja meg az erőátvitel irányát. Ez gyakori választássá teszi a keverők, daruk és olyan berendezések esetében, ahol a hajtásnak kanyarban kell fordulnia anélkül, hogy külön derékszögű sebességváltót kellene hozzáadni.

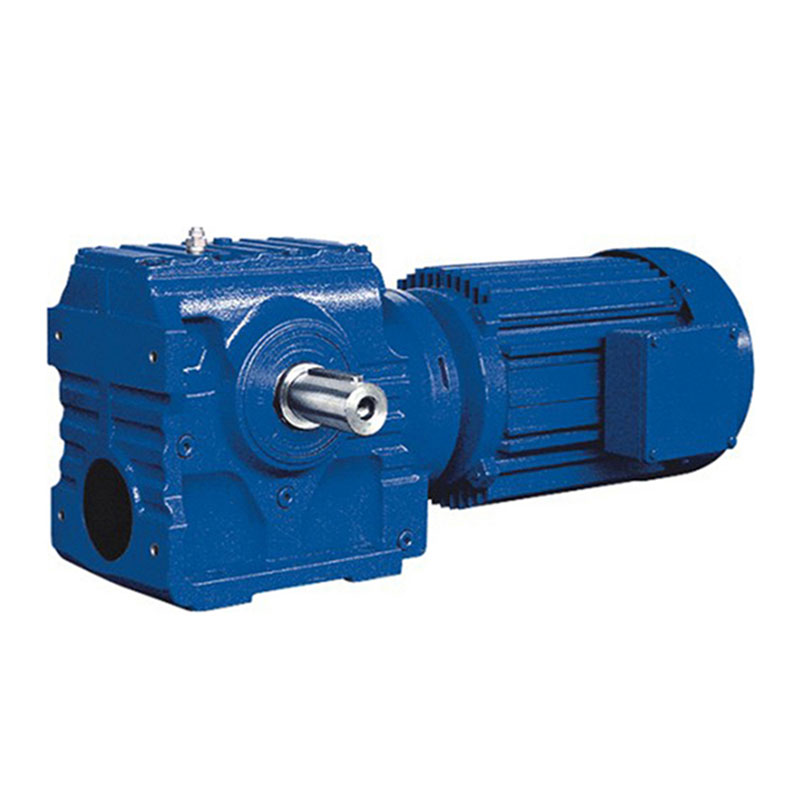

S sorozatú spirális hajtóműves motor
Ez a sorozat egy spirális bemeneti fokozatot párosít egy csigahajtómű kimeneti fokozattal, amely magasabb egyegységes csökkentési arányt biztosít, mint a tisztán spirális kialakítás, miközben viszonylag kicsi a ház alapterülete. A kompromisszum alacsonyabb csúcshatásfok, mint egy teljesen spirális egységnél, mivel a csigahálók több csúszó érintkezést tartalmaznak, mint a gördülő érintkezést.
A szerkezeti és teljesítményjellemzők összehasonlítása a sorozatok között
Az alábbi táblázat összefoglalja azokat a gyakorlati különbségeket, amelyek a kiválasztási döntést befolyásolják. A hatékonysági adatok tipikus egyfokozatú spirális háló teljesítményt mutatnak, és az aránytól, a terheléstől és a kenési feltételektől függően változnak.
| Jellemző | Koaxiális spirális | Párhuzamos tengely spirális | Helical-Bevel | Helikális-féreg |
|---|---|---|---|---|
| Tengelyelrendezés | Sorban | Eltolás párhuzamos | Derékszög | Derékszög |
| Tipikus egyfokozatú hatékonyság | 96-98 százalék | 96-98 százalék | 94-96 százalék | 82-90 százalék |
| A legalkalmasabb terhelési típus | Világostól közepesig folyamatos | Közepesen nehéz folyamatos | Közepes irányváltással | Világostól közepesig, korlátozott a hely |
| Relatív lakhatási lábnyom | Kicsi | Közepes | Közepes | Kicsi |
| Tipikus visszacsapás osztály | Normál a csökkentettig | Normál a csökkentettig | Szabványos | Szabványos |
A hatékonysági számok egyesítik a szakaszokat. Egy kétfokozatú spirális egység, amely szakaszonként 97 százalékos arányban működik, nagyjából 94 százalékot ad le, míg egy spirális-féreg kombináció 88 százalékos egyfokozatú plusz egy spirális előfokozat 97 százalékánál az összességében közelebb ér a 85 százalékhoz. Egy több műszakos működési év során ez az eltérés közvetlenül az áramköltségben jelentkezik, ezért a nagy igénybevételi ciklusú berendezések általában a csupa spirális kialakítást részesítik előnyben, még akkor is, ha a csiga opció kisebb helyigényű.
Beépítési helyzet és hatása a csapágy élettartamára
A hajtóműmotor-katalógusok több szabványos beépítési pozíciót is felsorolnak, és a kísértés az, hogy ezt pusztán geometriai választásként kezeljük. A gyakorlatban a szerelési irány megváltoztatja a kenőanyag eloszlását a házban és a csapágyak általi terhelést, ami még akkor is befolyásolja az élettartamot, ha a nyomaték és a fordulatszám papíron azonos.
A függőleges tengelyirányok nagyobb súlyt helyeznek az alsó csapágyra, és elegendő olajmennyiséget igényelnek ahhoz, hogy a felső fogaskerekek fogai kenve maradjanak az egység futása közben, mivel a fröccsenő kenés a forgástól függ, és folyamatosan felfelé osztja el az olajat. Ha az eredetileg lábra szerelhető egységet függőlegesen szerelik fel anélkül, hogy ellenőriznék az olajtöltési szintet ebben az irányban, akkor a felső fokozat alulkenéssel járhat, még akkor is, ha az olajteknő lábra szerelt szemszögből nézve tele van. Az üzembe helyezés egyik leginkább figyelmen kívül hagyott lépése a szerelés-specifikus feltöltési diagram áttekintése a telepítés előtt, ahelyett, hogy azt feltételeznénk, hogy minden tájolásra egyetlen olajszint vonatkozik.
A visszacsapás megértése és az, hogy mikor van valójában
A holtjáték az illeszkedő fogak közötti kis forgási játék, amely szándékosan be van építve, így a fogaskerekek nem tapadnak meg, mivel a hőmérséklet változása miatt a ház és a fogaskerekek eltérő mértékben tágulnak. A legtöbb szállítószalag-, keverő- és általános anyagmozgatási alkalmazáshoz a szabványos holtjáték-osztályok megfelelőek, és nem okoznak mérhető folyamatproblémákat.
A holtjáték három konkrét helyzetben válik tervezési problémává:
| Alkalmazás típusa | Miért számít a visszacsapás? | Ajánlott megközelítés |
|---|---|---|
| Indexelő vagy pozícionáló meghajtók | A játék minden egyes irányváltáskor közvetlenül helyzethibát jelent | Adja meg a csökkentett holtjáték-osztályt, és ellenőrizze a mérőórával a végső összeszereléskor |
| Gyakori tolató szolgálat | Az irányváltáskor ismétlődő ütési terhelés felgyorsítja a fogak kopását | Válasszon egy hátrameneti üzemre tervezett sorozatot, és enyhén csökkentse a nyomatékot |
| Szinkronizált többmotoros vonalak | Az egységek közötti egyenlőtlen holtjáték eltolódást okoz a szinkronizált tengelyek között | A vonal összes hajtóműves motorját ugyanabból a holtjáték-osztály specifikációjából szerezze be |
Ezeken az eseteken kívül a csökkentett holtjáték-osztály követése költségnövekedést jelent anélkül, hogy ennek megfelelő haszonnal járna, mivel a normál folyamatos forgás egy irányba soha nem kapcsolja be a játékot úgy, hogy az befolyásolja a meghajtott berendezést.
Motor és sebességváltó tengelykapcsolója, ahol a hatékonyság elvész
Még egy jól megtervezett hajtómű sem tudja kompenzálni a rossz motor-hajtómű interfészt. Három tényező határozza meg, hogy a motor névleges teljesítményének mekkora része éri el ténylegesen a hajtott terhelést:
- Tengelybeállítás a motor forgórésze és a bemeneti fogaskerék között. Az integrált hajtóműves motorházak szinte teljesen kiküszöbölik ezt a változót, mivel a motor gyárilag a házba van szerelve, ellentétben a külön csatolt motorral és reduktorral, ahol a mezőbeállítási tűrések változó veszteséggel járnak.
- Csapágy előfeszítés a bemenő tengelyen, amelyet a gyártó tűréshatárán belül kell beállítani. A túl kis előfeszítés lehetővé teszi a tengely terhelés alatti mozgását, a túl nagy pedig növeli a súrlódási veszteségeket és lerövidíti a csapágy élettartamát.
- Kenőanyag viszkozitási fokozat a környezeti üzemi hőmérséklethez képest. A hidegindítási körülményekhez túl viszkózus kenőanyag növeli az indítás során fellépő kavargási veszteségeket, míg a magas környezeti hőmérséklethez túl híg kenőanyag idővel növeli a fogak oldalainak kopását.
Egy adott kúp alakú egység műszaki adatainak a beépítési hely tényleges környezeti hőmérsékleti tartományához viszonyított áttekintése ahelyett, hogy egyetlen kenőanyagminőséget feltételeznénk, amely minden éghajlatra kiterjed, megelőzi a helyszíni szervizadatokban jelentett idő előtti csapágyhibák nagy részét.
Specifikációs ellenőrzőlista rendelés leadása előtt
A következő pontok megerősítése a beszerzési rendelés véglegesítése előtt elkerülheti a katalógus értékelése és a helyszíni teljesítmény közötti eltérés leggyakoribb okait.
- Erősítse meg a szükséges kimeneti nyomatékot a tényleges üzemi fordulatszámon, ne csak a motor adattábláján szereplő fordulatszámon, mivel a nyomaték és a fordulatszám fordítottan mozog a redukciós fokozaton keresztül.
- Ellenőrizze a beépítési helyzetet, és ellenőrizze, hogy az olajtöltési specifikáció megfelel-e ennek az iránynak.
- Ellenőrizze a környezeti hőmérséklet-tartományt, beleértve a zárt vagy kültéri expozíciót is, a szabványos kenőanyag-besorolásnak megfelelően.
- Határozza meg, hogy a munkaciklus tartalmaz-e gyakori irányváltást vagy start-stop működést, ami mind a holtjáték-osztályt, mind a termikus besorolást befolyásolja.
- Ellenőrizze, hogy a tengely kimeneti típusa, legyen az tömör tengely, üreges tengely vagy zsugortárcsa, megfelel-e a csatlakozó berendezésnek.
- Tekintse át a szerviztényezőt a tényleges csúcsterheléshez képest, beleértve az indítás során fellépő lökésterhelést.
A gyártási precizitás és annak hosszú távú hatása a zajra és a kopásra
Két azonos közzétett specifikációval rendelkező hajtóműves motor jelentősen eltérően teljesíthet a terepen, ha az egyiket levágták és hőkezelték szigorúbb tűréshatárig, mint a másikat. A fogaskerék fogak pontosságát általában szabványos skálákon osztályozzák, amelyek számszerűsítik a profilhibát, a dőlésszög-hibát és a spirálszög eltérését. A finomabbra vágott egységek halkabban működnek és kevesebb vibrációt generálnak azonos terhelés mellett, de ami még fontosabb, hajlamosak megőrizni ezt a teljesítményt hosszabb szervizintervallumon keresztül is, mivel a kezdeti érintkezési mintázat közelebb áll az ideálishoz, egyenletesebben oszlik el a kopás a fogfelületen a működés első napjától, ahelyett, hogy néhány magas pontra koncentrálnák, amelyek kissé túlléptek a tűréshatáron.
A hőkezelés konzisztenciája ugyanolyan fontos, mint a kezdeti vágás. A tok keményedési mélysége, amely a fogaskerék-darabonként változik, lágy foltokat hoz létre, amelyek terhelés alatt gyorsabban kopnak, és végül eléggé megváltoztatják a fogprofilt ahhoz, hogy az eredeti specifikáción túl növelje a holtjátékot. Ez az egyik oka annak, hogy az elöregedő sebességváltón a helyszínen mért holtjáték gyakran meghaladja az adattáblán szereplő értéket még akkor is, ha az egység soha nem volt túlterhelve.
Gyakran Ismételt Kérdések
1. kérdés: Mi a gyakorlati különbség a csavarkerekes hajtóműves motor és a szabványos hajtóműves motor között?
A hajtóműves motor kifejezés magában foglalja a motor és a redukciós fokozat bármely kombinációját, beleértve a csiga-, kúp-, bolygó- és spirális kialakításokat. A spirális fogaskerekes hajtóműves motorok kifejezetten szögben vágott fogakat használnak a redukciós fokozathoz, ami általában nagyobb hatékonyságot és alacsonyabb zajszintet biztosít, mint egy csigakialakítás hasonló árfekvés mellett, bár a gyártáshoz pontosabb háztűrések szükségesek.
2. kérdés: Felszerelhető-e a lábra szerelhető egység módosítás nélkül függőlegesen?
Ez a sorozattól és a gyártó által megadott olajtöltési táblázattól függ. Egyes házak közös belső üregkialakítást használnak minden irányban, és csak beállított olajszintet igényelnek, míg mások tájolás-specifikus légtelenítő és leeresztőcsavar pozíciókat használnak, amelyeket meg kell változtatni a függőleges telepítés megfelelő működéséhez.
Q3: Mennyire befolyásolja a csökkentési arány az általános hatékonyságot?
A nagyobb arányok általában több redukciós fokozatot igényelnek, és minden további fokozat saját hálóveszteséget okoz. Az egyfokozatú spirális egység általában eléri a kilencvenes évek közepét és a magas százalékos hatásfokot, míg a nagyon magas arányhoz szükséges háromfokozatú egység a nyolcvanas évek csúcsára eshet egyszerűen azért, mert három hálós veszteség összeáll.
4. kérdés: Mindig a magasabb szolgáltatási tényező a biztonságosabb választás?
A magasabb szerviztényező nagyobb tartalékot biztosít a sokkterhelés és a hőfelhalmozódás ellen, de a hajtóműves motor túlméretezése a tényleges terhelésnél jóval a működési görbe kevésbé hatékony részébe tolhatja a motort, és növeli mind a beszerzési költséget, mind a fizikai lábnyomot anélkül, hogy ennek megfelelő előnyt jelentene az állandó, jól jellemzett terhelés.
5. kérdés: Milyen gyakran kell ellenőrizni a hajtóműolajat egy tömített spirális hajtóműves motorban?
A lezárt egységeket általában élettartamra vagy hosszú szervizintervallumra töltik fel, de a szélsőséges környezeti hőmérséklet, a sérült tömítésen keresztüli víz behatolása vagy a névleges munkacikluson túli hosszan tartó üzemelés gyorsabban lebonthatja az olajat, mint azt a szabványos intervallum feltételezi. A tömítések szemrevételezéses ellenőrzése és az olajminta időszakos ellenőrzése továbbra is bevált gyakorlat még a karbantartásmentesen forgalmazott egységeknél is.
