A NEMA keretszámozási logika megértése
A NEMA keretszám nem marketingcímke. Ez egy kódolt hivatkozás a fizikai szerelési geometriára, elsősorban a tengelymagasságra, amely lehetővé teszi a karbantartó technikus számára a motorok felcserélését a gyártók között anélkül, hogy átrajzolná az alaplapot. Miután megértette a számozási logikát, an villanymotor váz mérettáblázata megszűnik úgy nézni, mint egy számfal, és úgy kezd működni, mint a valós méretek keresőtáblája.
Az alapszabály egyszerű: a keretszám első két számjegyét el kell osztani néggyel, és az eredmény a tengely középvonalának az alap feletti magassága, hüvelykben mérve. A 143T váz tengelymagassága ezért 3,5 hüvelyk, a 256T kereté pedig 6,25 hüvelyk. Ez az egyetlen kapcsolat mindennek a gerince nema motor vázméretek a szabványügyi testületek és a berendezés-integrátorok által közzétett táblázat.
- Az első két számjegy: a tengely magassága osztva 4-gyel, hüvelykben
- Harmadik számjegy: kódolt hivatkozás a rögzítő lábak közötti távolságra (keret hossza)
- Betűutótag: szerelési konfiguráció, például T a szabványos tengelyméretekhez vagy C a szorosan csatolt homlokra szereléshez
Az azonos első két számjegyet tartalmazó keretek, például a 143T és a 145T, azonos tengelymagassággal, de eltérő lábtávolsággal rendelkeznek, ezért a beugró cseremotornak meg kell felelnie a teljes keret jelölésének, nem csak a kezdő számoknak.
Történelmileg a keretszámozás számos revízión keresztül fejlődött, mielőtt a T-frame szabvány uralkodóvá vált. A régebbi U-váz és a korábbi, nem szabványosított kialakítások eltérő arányossági szabályokat alkalmaztak, ezért előfordulhat, hogy az évtizedekkel ezelőtt telepített berendezésből motort húzó technikus olyan vázszámot találhat, amely egyáltalán nem követi a négyes osztás logikáját. Az örökölt motorok cseréjekor érdemes ellenőrizni az adattábla dátumát, és kereszthivatkozni egy archivált kerettáblázatra, nem pedig azt feltételezni, hogy a jelenlegi T-frame szabály visszamenőlegesen érvényes.
Ennek a számozási rendszernek a gyakorlati értéke a sürgősségi pótlások során mutatkozik meg a legvilágosabban. A gyártósoron egy nem tervezett motorhibával szembesülő karbantartó csapatnak nincs ideje új rögzítő hardver kidolgozására. A keret jelölésének leolvasása az adattábláról és összevetése a publikálttal nema motorméretek A hivatkozás lehetővé teszi a csapat számára, hogy percek alatt megbizonyosodjon arról, hogy egy raktáron lévő tartalék vagy az aznapi beszállítói rendelés fizikailag illeszkedik-e a meglévő alaphoz, csatlakozóhoz és vezeték-elvezetéshez.
Szabványos NEMA motorváz méretek és méretek táblázata
Az alábbi táblázat összefoglalja a kis és közepes méretű ipari motorok általánosan meghatározott kereteit. A méretek hozzávetőleges névleges értékek hüvelykben, összhangban a közzétett NEMA MG 1 táblázatokkal, és nem a végleges rajz jóváhagyásához, hanem az előzetes elrendezési munkához.
| Keret | Tengely magasság (D) | Tengelyátmérő (U) | Alaptól középre (D) | Lábhossz (2E) | Tipikus HP sorozat |
|---|---|---|---|---|---|
| 48 | 3,00 hüvelyk | 0,500 hüvelyk | 3,00 hüvelyk | 3,75 hüvelyk | 1/4-től 3/4-ig |
| 56 | 3,50 hüvelyk | 0,625 hüvelyk | 3,50 hüvelyk | 4,50 hüvelyk | 1/3-3 |
| 143T | 3,50 hüvelyk | 0,875 hüvelyk | 3,50 hüvelyk | 5,50 hüvelyk | 1-től 1,5-ig |
| 145T | 3,50 hüvelyk | 0,875 hüvelyk | 3,50 hüvelyk | 6,50 hüvelyk | 1,5-től 3-ig |
| 182T | 4,50 hüvelyk | 1,125 hüvelyk | 4,50 hüvelyk | 7,50 hüvelyk | 3-tól 5-ig |
| 184T | 4,50 hüvelyk | 1,125 hüvelyk | 4,50 hüvelyk | 8,50 hüvelyk | 5-7,5 |
| 213T | 5,25 hüvelyk | 1,375 hüvelyk | 5,25 hüvelyk | 9,50 hüvelyk | 7,5-től 10-ig |
| 215T | 5,25 hüvelyk | 1,375 hüvelyk | 5,25 hüvelyk | 11.00 hüvelyk | 10-től 15-ig |
| 254T | 6,25 hüvelyk | 1,625 hüvelyk | 6,25 hüvelyk | 12,50 hüvelyk | 15-től 20-ig |
| 256T | 6,25 hüvelyk | 1,625 hüvelyk | 6,25 hüvelyk | 14,50 hüvelyk | 20-tól 25-ig |
Ezt olvasva motorváz mérettáblázata helyesen azt jelenti, hogy felismerjük, hogy a tengelymagasság és a tengely átmérője fix lépésekben skálázódik, így egy maroknyi vázcsaládra szabványosító létesítmény meg tudja jósolni a tengelykapcsoló és reteszhorony követelményeit, még mielőtt a cseremotor megérkezne.
A fent 2E dimenzióként felsorolt lábhossz gyakran az az érték, amely az egyébként egyszerű cserét kiváltja. Két azonos tengelymagasságú motor, mint például a 143T és a 145T, különböző lábnyílástávolságú alapokhoz csavaroznak, így az a technikus, aki csak a tengelymagasságot ellenőrzi a tartalék rendelése előtt, olyan motort kaphat, amely nem illeszkedik a meglévő alaplemez hornyokhoz. Ha a teljes mérettáblázat nyomtatott példányát az alkatrészek kiságya közelében tartja, ahelyett, hogy a kezdő számjegyek memóriájára hagyatkozna, elkerülhető ez az ismétlődő hiba.
A táblázatban látható lóerő-tartományok inkább jellemzőek, mint abszolútek. A motortervezők egy adott vázat a lóerő-tartományának felső vége felé tolhatnak továbbfejlesztett tekercselési anyagok vagy nagyobb hatékonyságú lamináló kötegek használatával, így gyakran előfordul, hogy két motort ugyanabban a keretben a névleges teljesítményben észrevehető különbség választ el egymástól. Ha a forgatónyomaték, nem csak a lóerő, a korlátozó tényező egy alkalmazásnál, az adattáblán szereplő nyomaték besorolása a vázméretek mellett teljesebb képet ad, mint önmagában a lóerő.
Az alaptól a középpontig terjedő méret, amely a legtöbb táblázatban D-vel van feltüntetve, fontos a függőleges távolság szempontjából szűk telepítéseknél, például földalatti szivattyúállomásoknál vagy zárt berendezési csúszóknál. Ennek a méretnek a rendelés előtti megerősítése megakadályozza azt a helyzetet, hogy a megfelelően felépített motor fizikailag ne tudjon eltávolítani egy felső akadályt, miután az a helyére került.
A NEMA C-Face motorrögzítési típusai magyarázata
A C utótag azt a motort jelöli, amely szoros csatolású, homlokra szerelt telepítéshez készült, leggyakrabban szivattyúkkal, sebességváltókkal és fúvókkal párosítva, ahol a hajtott berendezés közvetlenül a motor elejére csavarodik, ahelyett, hogy rugalmas tengelykapcsolón és külön csapágytámaszon keresztül csatlakozna.
56C vázmotor méretei
A 56c vázmotor méretei A jelölés az egyik leggyakrabban megadott kis C-felület méret, mivel széles töredékes és alacsony integrált lóerő-tartományt fed le, miközben megtartja a kompakt csavarkört. Egy tipikus 56C motor 4,5 hüvelykes csavarkör átmérőt használ négy menetes rögzítőlyukkal és 3,375 hüvelykes csap-regiszter átmérővel, lehetővé téve a precíz koncentrikus igazítást a megfelelő szivattyúval vagy szűkítőházzal.
184TC vázmotor
A lóerőben felfelé haladva a 184tc vázmotor ötvözi a 184T tengelymagasságot és lábmintázatot egy nagyobb, 8,5 hüvelykes csavarkörrel és 6,625 hüvelykes csap-regiszterrel, amelyek illeszkednek a szállítószalag-hajtásokhoz, keverőkhöz és keverőrendszerekhez használt közepes méretű hajtómű bemeneti karimához.
Gyakorlati megjegyzés: A TC vázak az elülső tartón kívül a szabványos T-keret lábakat is megtartják, így ugyanaz a motor gyakran felszerelhető lábra szerelhető egységként, vagy homlokoldali csavarral a meghajtott berendezéshez, attól függően, hogy az alap már a helyén van.
A C-face családon túl D-face és P-alap változatok léteznek olyan alkalmazásokhoz, ahol a hajtott berendezésnek karimás rögzítésre van szüksége, anélkül, hogy egy rögzített regiszteren túlnyúlna tengelyhosszabbítás, vagy ahol bizonyos szivattyúkonfigurációkhoz előrevetített alapmintára van szükség. Ezeket ritkábban határozzák meg az általános ipari munkák során, de gyakran előfordulnak a folyadékkezelésben és a függőleges turbinás szivattyús csomagokban, ahol az axiális beállítási tűrés szigorúbb, mint a tipikus lábra szerelhető telepítések lehetővé teszik.
A csapos regiszter illeszkedését érdemes hangsúlyozni, mert több mechanikai munkát végez, mint maga a csavarkör. A regiszter pontosan a meghajtott berendezés bemeneti furatán központosítja a motor tengelyét, míg a csavarkör csak akkor rögzíti a szerelvényt, ha már a beállítás megtörtént. A túlzott hézaggal rendelkező regiszter, akár néhány ezredhüvelyknyivel is, elegendő sugárirányú kifutást eredményezhet ahhoz, hogy lerövidítse a tengelykapcsoló vagy a tömítés élettartamát egy szorosan kapcsolt szivattyún, ezért a gyártók szigorúbb tűréshatárokat tartanak fenn a regiszter átmérőjénél, mint a legtöbb más keretméretnél.
A C-Face rögzítési minta megjelenítése
A diagram below illustrates the key measurement points referenced on any NEMA C-face specification sheet: bolt circle diameter, spigot register diameter, and shaft extension length.
Metric vs NEMA motorkeretek: Főbb különbségek
A berendezéseket nemzetközileg beszerző létesítményeknek gyakran kell kereszthivatkozást végezniük a NEMA-keretekkel az IEC-metrikus keretekkel. A két rendszer különböző alapegységekre épül, és adapter vagy teljes alaplemez-újratervezés nélkül nem cserélhetők fel közvetlenül.
| Jellemző | NEMA keret | IEC metrikus keret |
|---|---|---|
| Méretezési egység | hüvelyk | Milliméter |
| Tengelymagasság alapja | Keret number divided by 4 | Keret number equals shaft height directly |
| Szabványos csavarminta | NEMA MG 1 | IEC 60072 |
| Közös tengely kikészítés | Hüvelyk alapú kulcshornyok | Metrikus kulcshornyok |
| Tipikus felhasználási terület | Észak-Amerika | Európa, Ázsia, a legtöbb exportpiac |
Gyakran okoz zavart, hogy egyes IEC vázszámok numerikusan közel állnak a NEMA megfelelőihez, például egy 132M metrikus keret egy 145T NEMA keret közelében lóerős tartományban, de a tényleges tengelymagasság, a csavarok mintája és a kulcshorony mind eltérőek, így a két rendszer közötti, ellenőrzött rajzok nélküli keresztszállítás a sikertelen telepítések gyakori oka.
A kulcshorony-profil egy másik olyan terület, ahol a két rendszer könnyen figyelmen kívül hagyható módon különbözik egymástól. A NEMA tengelyek általában négyzet- vagy téglalap alakú kulcsot használnak, amelynek mérete töredékhüvelyk, míg az IEC tengelyek metrikus kulcskészletet használnak egész milliméterben, eltérő mélység-szélesség aránnyal. Az egyik rendszerhez fúrt és reteszelt tengelykapcsoló-agy ritkán fogadja el a másik tengelyét megmunkálás nélkül, még akkor is, ha a nyers tengelyátmérő történetesen mindkét rendszerben közel van.
A mindkét szabványon dolgozó beszerzési csoportok számára előnyös, ha egy egyszerű kereszthivatkozási lapon szerepelnek a keretszám, a tengely magassága, a tengely átmérője és a reteszhorony méretei egymás mellett mindkét rendszer esetében, ahelyett, hogy a lóerő-értékre hagyatkoznának elsődleges megfelelési kritériumként. A lóerő a legkevésbé megbízható mező a kereszthivatkozáshoz, mivel a hatékonysági osztály, a munkaciklus és a környezeti hőmérséklet-besorolás mind eltolja az adott keret által leadható lóerőt, függetlenül annak fizikai szerelési méreteitől.
Az ipari motorcsere diagram szempontjai
An ipari motorcsere diagram csak akkor hasznos, ha több mint keretszámot jelent. Mielőtt két motort cserélhetőként kezelne, ellenőrizze a következő másodlagos tényezőket, mivel az illeszkedő keretméret önmagában nem garantálja a beugró illeszkedést.
- Tengelyhossz és reteszhorony szélessége, mivel két, egy keretszámmal rendelkező motor továbbra is eltérő használható tengelyhosszal szállítható
- A vezetékdoboz elhelyezkedése és tájolása a rögzítő lábakhoz képest
- Csapágytípus, különösen ott, ahol a meghajtott terhelés a szabványos golyóscsapágy-értékeknél nagyobb oldal- vagy tolóerőt jelent
- Háztípus, mivel egy nyitott, cseppálló motornak és egy teljesen zárt ventilátorhűtésű motornak ugyanabban a keretben eltérő a teljes hossza és a hűtőlevegő-igényük
- Szerelési láb furatmintája, amely kissé eltérhet az azonos szabványú régebbi és újabb változataira épített motorok között
A terhelhetőségi besorolás külön említést érdemel minden cserelistán. A folyamatos üzemre bélyegzett motor és egy szakaszos üzemre bélyegzett motor ugyanazon a kereten osztozhat, de a szakaszos üzemű egység túlmelegszik, ha folyamatos alkalmazásba nyomják, függetlenül attól, hogy a mechanikai illeszkedés mennyire illeszkedik. A pusztán a keret geometriáján alapuló cseredöntések, a terheltségi ciklus és az adattáblán szereplő szigetelési osztály keresztellenőrzése nélkül, gyakori forrása a korai tekercselés meghibásodásának egy egyébként sikeres fizikai telepítés után.
A feszültség- és frekvenciakompatibilitás kiegészíti azokat a nem dimenziós ellenőrzéseket, amelyek a keretösszehasonlítások mellé tartoznak. Két motor azonos keretmegjelölésen osztozhat, miközben különböző feszültségosztályokhoz vagy vezetékfrekvenciákhoz tekercselik, ezért a beszerzéshez használt cserediagramon mindig a mechanikus keretadatok mellett kell feltüntetni az elektromos adattábla adatait, nem pedig a folyamat későbbi szakaszában végrehajtott külön keresési lépésként.
Ha egy motort hajtómű-reduktorral párosítanak, a kerettel való kompatibilitás a reduktor bemenetére is kiterjed. Szoros csatolású hajtásláncok esetén a helyesen keretezett motor egységgel, például a f sorozatú párhuzamos tengelyű spirális hajtóműves motor A végső összeszerelés előtt meg kell győződni arról, hogy a szűkítő bemeneti karimája, a tengely átmérője és a forgásirány a kiválasztott motorvázhoz igazodik.
Keretméret kiválasztása hajtóműves motor és reduktor párosításához
A vázkiválasztás nagyobb szerepet játszik, ha egy reduktor belép a hajtásláncba, mivel a reduktor bemeneti geometriája, nem csak a motor tengelye határozza meg, hogy egy adott váz fizikailag felcsavarodik-e. A párhuzamos tengelyű, spirális kialakítások gyakoriak, ahol a kompakt inline lábnyom és a nagy hatékonyság mérsékelt csökkentési arány mellett a prioritás.

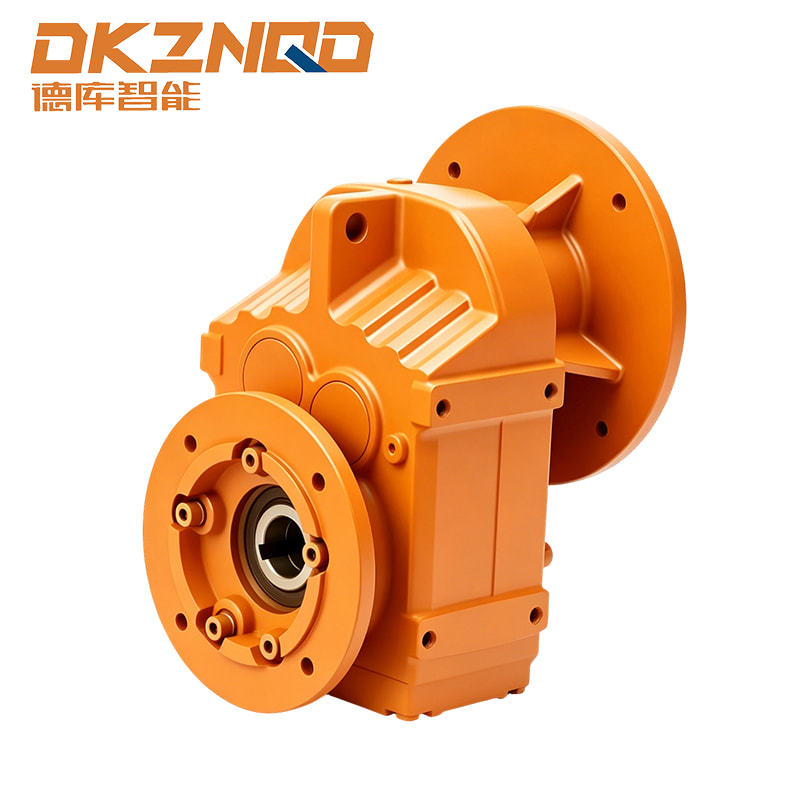

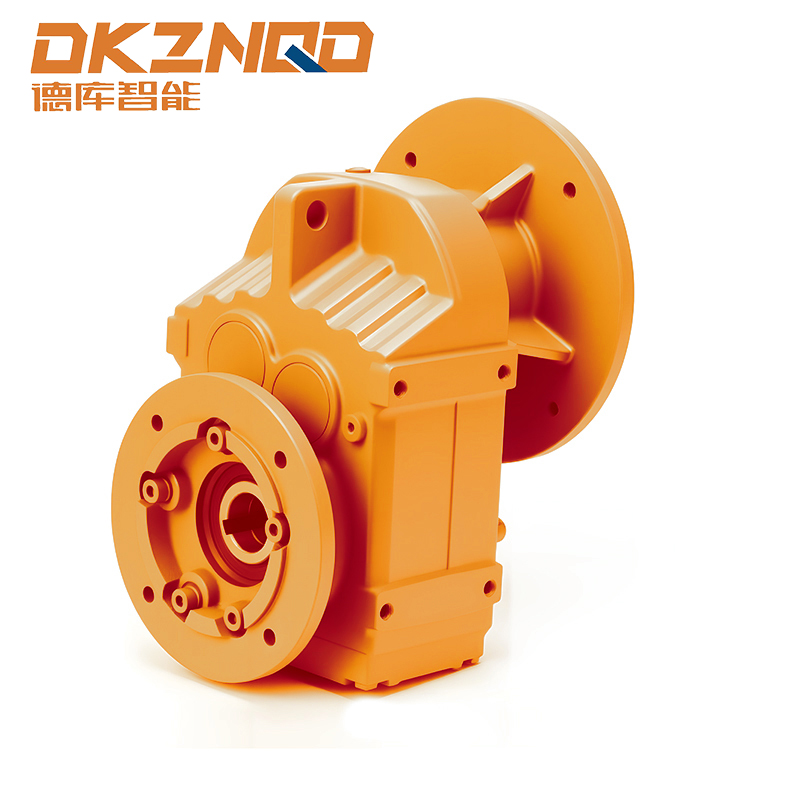

A párhuzamos tengelyű spirális hajtóműves motor Az összeállítás jellemzően egy NEMA vagy IEC vázmotort közvetlenül egy spirális fogaskerekes fokozatba integrál, így a szerelési interfészt, a tengely átmérőjét és a forgásirányt a szűkítő bemeneti specifikációs lapja alapján kell ellenőrizni rendelés előtt, nem pedig pusztán a keretszámból feltételezni.
A több gyártósoron egyetlen szűkítőcsaládon szabványosító létesítmények gyakran könnyebbnek találják először a motorváz méretét rögzíteni, majd kiválasztani a megfelelő szűkítő bemeneti opciót, ahelyett, hogy fordított sorrendben dolgoznának.
A kimenő nyomaték és a szerviztényező az a két szám, amelyet leginkább figyelmen kívül kell hagyni, ha a hajtóműves motor szerelvényt pusztán a motor vázmérete alapján határozzák meg. Az alulméretezett reduktorhoz csavarozott, megfelelően felépített motor továbbra is forog, de a reduktor fokozata idő előtt elkophat tartós terhelés mellett, különösen gyakori indítások, lökésszerű terhelés vagy hosszan tartó működés esetén a névleges nyomatéksáv teteje közelében. Megbízhatóbb méretezési megközelítés, ha a reduktor szerviztényezőjét a meghajtott berendezés tényleges munkaciklusához viszonyítjuk, nem pedig a névleges lóerőhöz.
A beszerelési irány a hajtóműves motor kiválasztását is befolyásolja oly módon, hogy a csak motoros keretdiagram nem rögzíti. A vízszintes felszerelésre szánt párhuzamos tengelyű spirális egység eltérő kenési szintet vagy módosított légtelenítő elhelyezést igényelhet, ha ugyanazt a házat függőlegesen szerelik fel. Ha a motorváz kiválasztásának véglegesítése előtt megerősíti a tervezett szerelési irányt a szűkítő specifikációs lapjával, elkerülhető a telepítés utáni költséges mezőmódosítás.
A ház típusa és hatása a keret kiválasztására
A keretszám határozza meg a szerelési geometriát, de a ház típusa szabályozza az általános fizikai burkolatot és a hűtési viselkedést, és a kettőt gyakran összekeverik a specifikáció során. Egy nyitott, cseppálló motor és egy teljesen zárt, ventilátorhűtéses motor, amely ugyanarra a vázjelölésre épül, továbbra is azonos tengelymagasságot, csavarmintázatot és lábtávolságot tartalmaz, de eltérnek a teljes hosszban, a külső ventilátor burkolatának átmérőjében és a légáramlási távolságra vonatkozó követelményekben.
Nyissa ki a cseppálló burkolatokat
A nyitott, cseppálló kialakítások a környezeti levegőre támaszkodnak, amelyet közvetlenül a tekercseken keresztül szívnak át a hűtés érdekében, ami rövidebbre tartja a motor teljes hosszát, de a használatot viszonylag tiszta, száraz beltéri környezetre korlátozza, ahol a levegőben szálló por vagy nedvesség nem halmozódik fel a tekercsüregben.
Teljesen zárt ventilátorhűtéses házak
A teljesen zárt ventilátorhűtéses kialakítások elszigetelik a tekercseket a környező atmoszférától, és egy külső tengelyre szerelt ventilátorra és burkolatra támaszkodnak, hogy a levegőt a ház bordázott bordáin mozgatják. Ez megnöveli a motor hosszát és néha szélességét az azonos vázon lévő nyitott cseppálló egységhez képest, ami akkor számít, ha a motor körül már szűk a távolság.
| Ház típusa | Hűtési módszer | Tipikus környezet | Relatív hossz |
|---|---|---|---|
| Nyissa meg a cseppálló | Közvetlen környezeti légáramlás | Tiszta, száraz beltérben | Rövidebb |
| Teljesen zárt ventilátorhűtéses | Külső ventilátor bordázott ház felett | Poros, nyirkos, kültéri szomszédos | Hosszabb |
| Teljesen zárt, nem szellőző | Passzív sugárzás és konvekció | Alacsony működési ciklus, szennyezett levegő | Hasonló a TEFC-hez |
Mivel a ház kiválasztása megváltoztatja a boríték teljes méretét anélkül, hogy maga a szerelőkeret megváltozna, minden beszerzési ellenőrző lista szabványos motorváz méretek a tokozás típusát kötelező kísérőmezőként kell kezelnie, nem pedig opcionális megjegyzésként, különösen az utólagos beépítési projekteknél, ahol a cseremotornak egy meglévő berendezésvédő vagy tengelykapcsoló fedelébe kell illeszkednie.
Gyakori keretméret-hibák és azok elkerülése
| Hiba | Következmény | Megelőzés |
|---|---|---|
| Csak a bevezető két számjegy egyezik | A lábtávolság nem egyezik, a motor nem csavarodik a meglévő alaphoz | Mindig erősítse meg a teljes keret megjelölését, beleértve a harmadik számjegyet és az utótagot is |
| A burkolat típusának figyelmen kívül hagyása csere során | Teljes hossz eltérés, vezetékdoboz interferencia | Ellenőrizze a burkolat kódját a keretszám mellett |
| Feltéve, hogy az IEC és a NEMA keretek felcserélődnek | A csavar mintázata és a tengely átmérője nem egyezik | Használja a gyártó konverziós táblázatait, ne a keretszám-közelséget |
| Néző tengelyhossz a C-felületű egységeken | Nem megfelelő csatlakozás a tengelykapcsoló vagy a szűkítő furatában | Ellenőrizze, hogy a használható tengelyhossz megfelel-e a hajtott berendezés specifikációinak |
A legtöbb kerettel kapcsolatos telepítési hiba arra vezethető vissza, hogy egyetlen dimenzióra támaszkodnak elszigetelten. Alapos ellenőrzés a teljességgel szemben szabványos motorváz méretek A tengelyt, a csavarmintát és a burkolatot együttesen fedő lemez megakadályozza a helyszíni illesztési problémák többségét, mielőtt a motort valaha is kicsomagolnák.
Gyakran Ismételt Kérdések
1. kérdés: Hogyan becsülhetem meg gyorsan a tengely magasságát a NEMA keretszám alapján?
A keretszám első két számjegyét osszuk el néggyel. Az eredmény a tengely középvonalának magassága hüvelykben a rögzítési alap felett.
2. kérdés: Mit jelent a T utótag a NEMA keretmegjelölésen?
A T suffix indicates a standardized frame introduced to unify shaft and mounting dimensions across manufacturers, replacing earlier non-standardized frame series.
3. kérdés: Telepíthető-e egy 56C vázas motor homlokra szerelhető hajtású alkatrész nélkül?
Igen, sok 56C motor egyaránt tartalmaz talprögzítési furatokat és arcra szerelhető mintát, ami az alkalmazástól függően bármelyik konfigurációt lehetővé teszi.
4. kérdés: Biztonságos-e IEC motorral helyettesíteni egy NEMA vázmotort, ha a lóerő megegyezik?
A lóerő önmagában nem elegendő. A tengelyátmérő, a csavarminta és a reteszhorony szabványai különböznek a két rendszer között, ezért a közvetlen csere általában adapterlemezt vagy tengelykapcsoló cserét igényel.
5. kérdés: Miért van néha két azonos vázszámú motor tengelyhossza eltérő?
A keretszabványok rögzítik a tengely magasságát és átmérőjét, de a használható tengelyhosszabbítás a megengedett tűréshatáron belül gyártónként változhat, ezért ezt mindig az alkalmazási rajz alapján kell megerősíteni.
