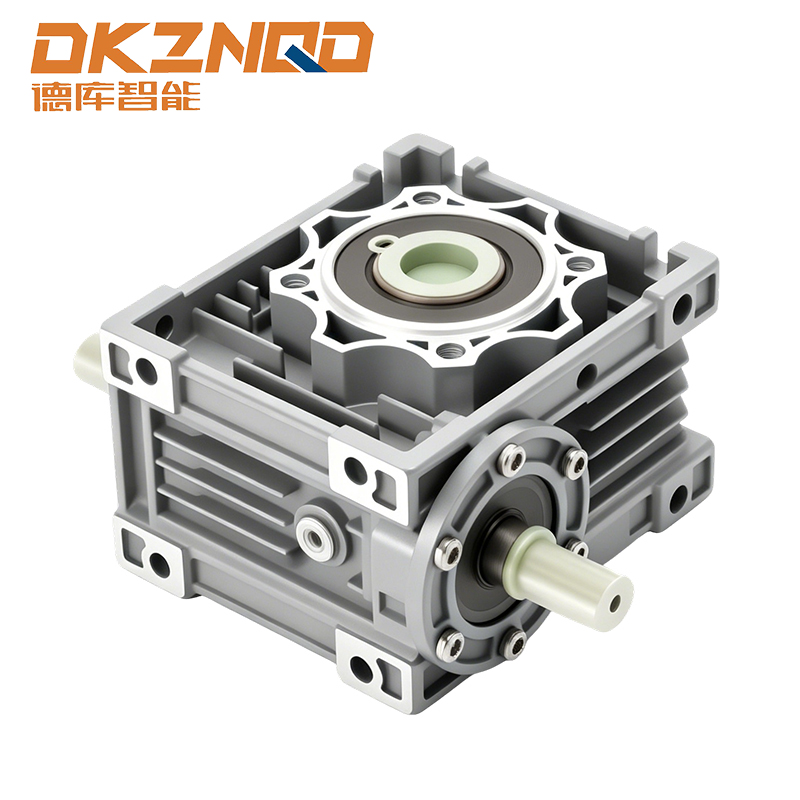

1. Az ipari fogaskerekes reduktorok alapvető felépítése
An ipari hajtómű reduktor (vagy reduktor váltó ) egy mechanikus szerkezet, amely csökkenti a bemenő tengely fordulatszámát, miközben arányosan növeli a kimenő nyomatékot. A modern hajtásláncokban a Rv csigahajtómű reduktor család egy speciális részhalmazát képviseli derékszögű csigahajtómű szűkítő Olyan kialakítások, ahol a csigatengely 90 fokban keresztezi a csigakerék tengelyét. Ez a konfiguráció nélkülözhetetlen, ha a helyszűke megakadályozza az a sebességváltó redukciós motor .
Ellentétben a spirális vagy planetáris egységekkel, féreg alapú ipari fogaskerekes reduktorok magas redukciós arányok elérése egyetlen lépésben – jellemzően 5:1-től 100:1-ig. Extrém igényekhez kétfokozatú csigahajtómű reduktor váltó elérheti a 3000:1 arányt is. A bronz csigakerék és az edzett acél csiga közötti belső csúszóhatás nagyobb súrlódást generál, mint a gördülőelemes fogaskerekek, ami közvetlenül befolyásolja a hőkezelést és a kenési stratégiát.
2. Derékszögű csigahajtómű szűkítő: kinematikai előnyök
A meghatározó geometria a derékszögű csigahajtómű szűkítő 90 fokos erőátirányítást tesz lehetővé kúpfogaskerekek nélkül. Ez a kompakt elrendezés kritikus fontosságú az automatizált vezetésű járművek, szállítószalag-rendszerek és csomagológépek esetében, ahol a fordulatszám-csökkentő elektromos motorhoz keskeny keretekbe kell illeszkednie. Az alábbiakban egy megjegyzésekkel ellátott SVG-ábrázolás látható a tipikus nyomaték áramlásáról üreges tengelyű csigahajtómű szűkítő .
Amikor kiválasztja a csigahajtómű reduktor váltó , az üreges tengelyes változat szükségtelenné teszi a külön kimeneti tengelykapcsolót, közvetlenül a hajtott géptengelyekre szerelhető. Ez akár 30%-kal csökkenti a tehetetlenségi nyomatékot és az axiális teret a tömör tengelyes kialakításokhoz képest, így üreges tengelyű csigahajtómű szűkítő konfigurációk a preferált választás keverők, csigák és forgótányér meghajtókhoz.
3. Teljesítménymutatók: Féreg kontra Helikális vs. Planetáris reduktorok
A mérnöki döntések gyakran gödörbe kerülnek ipari fogaskerekes reduktorok csigatechnológiával a spirális vagy planetáris alternatívák ellen. Az alábbi táblázat összefoglalja a kulcsfontosságú különbségeket négy olyan kritérium alapján, amelyek kritikusak a sebességváltó redukciós motor folyamatos üzemű ciklusokban használják.
| Paraméter | Csigahajtómű-csökkentő | Helical Inline | Bolygós |
|---|---|---|---|
| Egyfokozatú max áttétel | 100:1 | 8:1 | 10:1 |
| Visszavezethetőség | Önzáró (nem visszahajtható) | Teljesen megfordítható | Teljesen megfordítható |
| Csúcs hatékonysági tartomány | 70% - 92% | 94% - 98% | 95% - 97% |
| Zajszint (dB @ 1 m) | 58-68 | 65-78 | 62-72 |
Figyeljük meg, hogy míg a nagy nyomatékú csiga sebességváltó feláldozza a hatékonyságot a spirális egységekhez képest, rejlő önzáró tulajdonsága (bizonyos arányok felett, jellemzően >30:1) kiküszöböli a külső fékek szükségességét emelési és parkolási alkalmazásoknál. A fordulatszám-csökkentő elektromos motorhoz amely megköveteli a nyomaték megtartását energiafogyasztás nélkül, a csigakialakítások egyedülállóan alkalmasak csörlők és gémemelők számára.
4. Nagy teherbírású ipari reduktorok méretezése: terhelési és termikus tényezők
Nagy teherbírású ipari reduktorok a termikus besorolás alapján kell kiválasztani, nem csak a mechanikai csúcsnyomaték alapján. Az AGMA (American Gear Manufacturers Association) hőteljesítmény-besorolása határozza meg a maximális folyamatos bemeneti teljesítményt a kenőanyag meghibásodása előtt. Az anyagmozgatási alkalmazásokból származó terepi adatok azt mutatják, hogy az alulméretezés a reduktor váltó mindössze 15%-kal több mint 50%-kal csökkenti az élettartamot a bronz csigakerék felgyorsult kopása miatt.
4.1 Kritikus kiválasztási paraméterek derékszögű csigahajtóművekhez
- Szolgáltatási tényező: Mérsékelt lökésű szállítószalagokhoz használjon 1,25; aprítókhoz vagy keverőkhöz használjon legalább 1,75-öt.
- Bemeneti sebességkorlát: A legtöbb Rv csigahajtómű reduktor Az egységek 1400-1800 ford./perc sebességet fogadnak el, de 2000 RPM felett kiegyensúlyozott csigatengelyekre és szintetikus kenőanyagokra van szükség.
- Szerelési irány: Az üreges tengelyes egységeknél lábra szerelt, karimás vagy nyomatékkaros reakciórudat kell megadni.
Egy autóipari szerelősor utólagos felszerelése, a hagyományos párhuzamos tengelyű szűkítők kompaktra cseréje derékszögű csigahajtómű szűkítős 42%-kal csökkentette a hajtásláncot, miközben megőrizte a 88%-os hatékonyságot, kizárólag az optimalizált középtávolság arányoknak és a kényszerített olajkeringtetésnek köszönhetően.
Ciklikus üzem esetén (pl. indextáblázatok esetén) mindig ellenőrizze a megengedett indítónyomatékot: a sebességváltó redukciós motor csigahajtással a névleges nyomaték 200%-át is kibírja 2-3 másodpercig, de a termikus egyensúly határozza meg az RMS munkaciklust.
5. Kenési stratégiák hosszú élettartamú csigahajtóművekhez
A csúszósúrlódás a csigahajtómű reduktor váltó jelentős hőt termel. A prémium minőségű szintetikus poliglikol (PG) olajok 10-15°C-kal jobb teljesítményt nyújtanak az ásványolajoknál az állandósult hőmérsékleten. A nagy teljesítményű ipari reduktorok Az alkalmazás a hét minden napján, 24 órában fut, az olajcsere intervallumok 4000 órától (ásványi) 12 000 óráig (szintetikus) terjednek. Az alábbi táblázat a javasolt viszkozitási fokozatokat ismerteti a környezeti feltételek alapján.
| Környezeti hőmérséklet tartomány (°C) | Ásványi olaj ISO VG | Szintetikus PAO/PG | Olajcsere intervallum (óra) |
|---|---|---|---|
| -10-től 15-ig | VG 150 | VG 100 | 5000 |
| 15-től 40-ig | VG 220 | VG 150 | 4000 |
| 40-től 60-ig | VG 320 | VG 220 | 2500 |
Mert üreges tengelyű csigahajtómű szűkítő Függőleges kimeneti tájolású modellek esetén a fröccsenő olajkenés 4" középtávolság felett elégtelen lehet; kötelezővé válik a kényszerű olajkeringtetés vagy a zsírkenés (50%-kal rövidebb utánkenési időközökkel).
6. Fokozatcsökkentő motorok és változtatható frekvenciájú hajtások illesztése
Amikor a sebességváltó redukciós motor csigacsökkentőt kapcsol össze egy villanymotorral, a VFD 20 Hz alatti működés csökkenti a belső hűtést. A csigakerék csúszási sebessége arányosan csökken, ami a határkenést kockáztatja. Ezért a széles sebességtartományt igénylő alkalmazásokhoz (pl. csomagolásindexelés), válassza a derékszögű csigahajtómű szűkítő kiegészítő hűtőbordákkal és külön motoros ventilátorral. A terepi tesztek azt mutatják, hogy a fordulatszám-csökkentő elektromos motorhoz 15 Hz-en üzemel kényszerhűtés nélkül hőkapacitásának 35%-át veszíti.
Ha szabványt használ ipari fogaskerekes reduktorok Az IEC motoradapterrel ellátott csomagban mindig győződjön meg arról, hogy a bemeneti tömítés ellenáll a motor maximális fordulatszámának, nem csak a névleges fordulatszámnak. Sokan Rv csigahajtómű reduktor A meghibásodások a tömítés ajak túlmelegedéséből erednek, amelyet a VFD túlfeszültség alatti túlfordulatszám okoz.
7. Case-inspirált teljesítmény: nagy nyomatékú csigahajtómű szállítószalag-rendszerekben
Egy italpalackozó üzem spirális kúpcsökkentőinek 30%-át kicserélte nagy nyomatékú csiga sebességváltó azonos keretméretű egységek. 18 hónap alatt a következő adatokat rögzítették 24 gyártósoron:
- A sebességváltó meghibásodása miatti teljes állásidő 22%-kal csökkent (a csiga önreteszelése megakadályozta a visszafelé haladást okozó lökésterhelést).
- Az átlagos kimeneti nyomaték 17%-kal nőtt azonos motoráram mellett az optimalizált csigavezeték-szögeknek köszönhetően.
- Fenntartási költség per reduktor váltó évi 340 dollárról 210 dollárra csökkent, elsősorban a hosszabb olajélettartam miatt.
Ez azt mutatja, hogy egy jól meghatározott csigahajtómű reduktor váltó mind megbízhatóságban, mind teljes birtoklási költségben felülmúlhatja a hagyományos kialakításokat, különösen ott, ahol nagy lökésterhelés és korlátozott hozzáférés uralkodik.

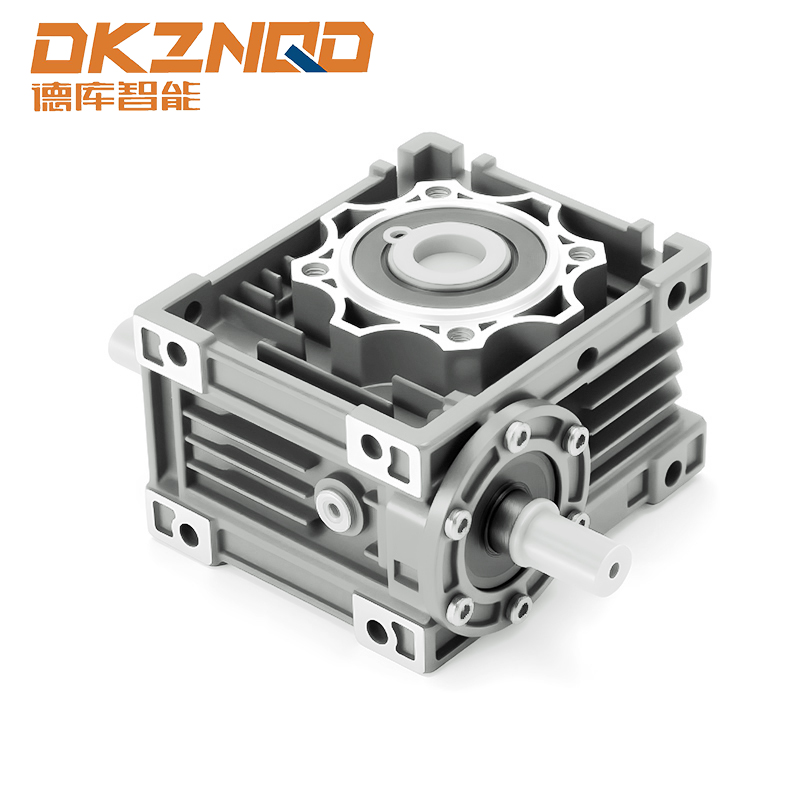

Egy tipikus lakóautó csigahajtómű szűkítő keresztmetszete, kiemelve az edzett acél csiga és a bronz kerék felületét 8. Szakértői válaszok a szűkítőkkel kapcsolatos gyakori kérdésekre
Q1: Mi a csigahajtómű-csökkentő sebességváltó tipikus hatásfoka?
Az egyfokozatú csigaegységek 100:1 arányú 70%-os hatékonyságától 5:1 arányú 92%-ig terjednek. Mert nagy nyomatékú csiga sebességváltó folyamatos terhelés melletti alkalmazásoknál megfelelő szintetikus olaj mellett 80-85%-ot várnak el. A kétlépcsős kialakítások aránya 50-65%-ra csökken, de az arány 1000:1 felett van.
2. kérdés: Egy derékszögű csigakerekes reduktor visszahajtható a kimeneti oldalról?
Általában nem. A 30:1-et meghaladó arányoknál a súrlódási szög meghaladja az elvezetési szöget, önzáró állapotot hozva létre. Ez teszi derékszögű csigahajtómű szűkítős ideális emelőkhöz és rögzítőfékekhez. 15:1 alatti áttételek esetén korlátozott visszavezetés lehetséges, de nézze meg a gyártó nyomatékfordítási adatait.
3. kérdés: Hogyan válasszak az üreges tengely és a tömör tengelyű csigacsökkentő között?
Válasszon üreges tengelyű csigahajtómű szűkítő a gép tengelyére (pl. szállítószalag, keverőtengely) történő közvetlen szereléskor helyet takarít meg és kiküszöböli a tengelykapcsolókat. A tömör tengelyű változatok előnyösebbek, ha a nyomatékkar reakciója kiszámíthatatlan, vagy nyomatékhatárolók használata esetén. Az üreges tengely emellett akár 40%-kal csökkenti a túlnyúló terhelést.
4. kérdés: Alkalmasak-e a nagy teherbírású, csigakerekes ipari reduktorok a hét minden napján, 24 órában történő működésre?
Igen, de a termikus méretezés kritikus. Folyamatos üzemhez válasszon legalább 1,4-es üzemi tényezővel és kényszerített olajhűtéssel rendelkező egységet, ha a környezeti hőmérséklet meghaladja a 35°C-ot. Sokan nagy teljesítményű ipari reduktorok a bányászati szállítószalagokban 20 000 óra üzemidő 3 havonta olajmintavétellel és szintetikus kenőanyagokkal.
5. kérdés: Mennyi az RV csigahajtómű-csökkentő élettartama névleges terhelés mellett?
An Rv csigahajtómű reduktor megfelelően kenve és beállítva általában 15 000-25 000 óra L10 élettartamot biztosít (90%-os túlélés). A bronz kerékkopás az elsődleges határ; 12 000 óra elteltével ellenőrizze a holtjátékot. Használata sebességváltó redukciós motor lágyindítással megduplázhatja a csigakerék élettartamát.
