A sebességszabályozás szerepének megértése a folyadékrendszerekben
Az ipari gyártó- és folyadékfeldolgozó létesítmények nagymértékben támaszkodnak motorizált rendszerekre a folyadékok, gázok és anyagok mozgatására. A történelem során ezek a rendszerek állandó sebességgel működtek, és mechanikus fojtóberendezésekre támaszkodtak, mint például szelepek, csappantyúk vagy bypass hurkok az áramlás és a nyomás szabályozására. Ez a hagyományos megközelítés jelentős mechanikai igénybevételt okoz, lerövidíti a berendezések élettartamát, és jelentős mennyiségű elektromos energiát pazarol. E működési hiányosságok kezelésére a modern ipari rendszerek elektronikus fordulatszám-szabályozó technológiát alkalmaznak, hogy a motor teljesítményét közvetlenül a valós idejű igényekhez igazítsák.
A szivattyúzási alkalmazásokban a folyadékigény folyamatosan ingadozik a gyártási ciklusok, a rendszernyomás-változások és a feldolgozási követelmények függvényében. A szivattyú teljes fordulatszámon történő működtetése, miközben a kimenetet egy vezérlőszeleppel lefojtja, egyenértékű azzal, mintha egy járműt vezetnénk teljesen lenyomott gázpedállal, miközben a jármű sebességét a fékpedállal szabályozzuk. Az elektronikus sebességszabályozás kiküszöböli ezt a veszteséget azáltal, hogy dinamikusan változtatja a főmotor forgási sebességét. Ez a műszaki elemzés feltárja a sebességszabályozás, a folyadékdinamika és a precíz mechanikus hajtások nagy igénybevételű alkalmazásokba történő integrálásának alapvető mérnöki elveit.
A technológia meghatározása: Mi az a VFD?
Amikor a mérnöki csapatok ipari folyadékrendszerekkel találkoznak, gyakran felmerül az alapvető kérdés: mi az a vfd és hogyan kapcsolódik a meglévő infrastruktúrához? A változtatható frekvenciájú hajtás, amelyet általában VFD-nek neveznek, egy elektronikus teljesítményátalakító eszköz, amelyet a háromfázisú indukciós motor fordulatszámának és nyomatékának szabályozására használnak. A motorhoz táplált elektromos áram frekvenciájának és feszültségének manipulálásával a hajtás lehetővé teszi a kezelők számára, hogy fokozatmentesen állítható fordulatszám-szabályozást érjenek el a hajtott berendezés teljes működési tartományában.
Megértés mi az a vfd megköveteli, hogy az egyszerű sebességszabályozáson túl nézzen; ez egy intelligens energiamenedzser. Tipikus ipari környezetben az elektromos áramot váltakozó áramként szállítják rögzített frekvencián, jellemzően ötven vagy hatvan hertzesen. A közvetlenül ehhez a hálózati táphoz csatlakoztatott indukciós motor a motor állórészében lévő mágneses pólusok számától függően rögzített szinkron sebességgel forog. A mi az a frekvenciaváltó A rendszer megtöri ezt a merev kapcsolatot azáltal, hogy a bejövő fix frekvenciájú váltóáramú tápot változtatható frekvenciájú, változó feszültségű váltakozó áramú kimenetté alakítja. Ez a képesség a szabványos fix fordulatszámú motort állítható fordulatszámú eszközzé alakítja, amely képes precíz folyamatszabályozásra.
A végrehajtása változtatható frekvenciájú meghajtók vfds számtalan ipari területen átível, beleértve a vízkezelő üzemeket, vegyipari feldolgozó létesítményeket, hűtőtornyokat és olajfinomítókat. Ezeken a környezeteken belül a változtatható frekvenciájú hajtás szivattyúkhoz elsődleges mechanizmusként szolgál a rendszer hidraulika kiegyensúlyozásához, megakadályozza a vízkalapácsot és minimalizálja az energiafogyasztást. A motor fordulatszámának pontos rendszergörbékhez igazításával ezek a hajtások szükségtelenné teszik a korlátozó mechanikus szelepeket, növelve a megbízhatóságot és a folyamat ismételhetőségét.
Hogyan működik a frekvenciaváltó: a három belső fokozat
A rögzített frekvenciájú hálózati teljesítmény állítható frekvenciájú kimenetre való átalakítása három különálló elektromos alrendszert foglal magában, amelyek sorosan működnek a hajtás házában. Ezek a fokozatok egymás után egyenirányítják, szűrik és invertálják az elektromos energiát, biztosítva, hogy a csatlakoztatott motor erősen szabályozott elektromos hullámformát kapjon.
Az egyenirányító szakasz
A kezdeti szakasz egy szilárdtest egyenirányító hídból áll, amely fogadja a bejövő háromfázisú váltakozó feszültséget a közművezetékről. Nagy teljesítményű diódák vagy szilícium vezérlésű egyenirányítók sorát alkalmazva ez a fokozat a kétirányú váltakozó áramot egyirányú egyenárammá alakítja. Ez a folyamat a motor hálózati frekvenciáról való leválasztásának alapvető lépése.
Az egyenáramú buszszűrő
Az egyenirányító fokozat kimenete egy pulzáló egyenfeszültség, amely jelentős elektromos hullámzást tartalmaz. A második fokozat nagy teherbírású kondenzátorokat használ, gyakran induktív fojtótekercsekkel párosítva, hogy kisimítsa ezeket az ingadozásokat. Ez a szűrt közbenső fokozat tiszta, stabil nagyfeszültségű egyenáram-tartályt biztosít az átalakítás utolsó szakaszához.
Az inverteres fokozat
Az utolsó szakaszban nagy sebességű, szigetelt kapu bipoláris tranzisztorokat alkalmaznak, hogy a stabil egyenáramú buszfeszültséget váltakozó áramú hullámformává alakítsák vissza. Ha ezeket a tranzisztorokat másodpercenként több ezer alkalommal kapcsolja be és ki, a hajtás feszültségimpulzusok sorozatát hoz létre. Ez az impulzusszélesség-moduláció néven ismert technika egy szimulált szinuszos áram hullámformát szintetizál a folyamat által igényelt pontos frekvencián és feszültségen.
Szivattyúzási dinamika és változó sebességű műveletek
A fordulatszám-szabályozó hardverek maximális kihasználása érdekében a mérnököknek értékelniük kell a meghajtott berendezést szabályozó speciális fizikai törvényeket. A centrifugálszivattyúk, amelyek az ipari folyadékelosztó rendszerek túlnyomó részét alkotják, az affinitási törvényeknek nevezett fizikai elvek meghatározott csoportja szerint működnek. Ezek a matematikai összefüggések határozzák meg, hogy a tengely fordulatszámának változásai hogyan befolyásolják az áramlási sebességet, a nyomónyomást és a fékerőt.
Ezen elvek szerint a folyadék áramlási sebessége egyenes, lineáris arányban változik a tengely fordulatszámának változásával. A szivattyú által kifejlesztett nyomónyomás vagy nyomás azonban a fordulatszám változásának négyzetével arányosan változik. A legkritikusabb, hogy a motor által fogyasztott elektromos teljesítmény a fordulatszám-változás kockájával arányosan változik. Ez a köbös kapcsolat képezi a matematikai alapot a modern motorfordulatszám-szabályozás révén megvalósított kivételes energiatakarékossághoz.
Ha VFD fordulatszám-szabályozást alkalmaznak ipari szivattyúkhoz, az üzemi fordulatszám kismértékű csökkenése is aránytalanul nagy teljesítménycsökkenést eredményez. Például a szivattyúmotor fordulatszámának húsz százalékos csökkentése az elméleti teljesítményigény közel ötven százalékos csökkenését eredményezi. Ez a változtatható fordulatszám-szabályozást végtelenül jobbá teszi a mechanikus fojtásnál, ahol a motor továbbra is teljes teljesítményt vesz fel, miközben küzd a zárt szelep ellen, hő és súrlódás formájában energiát pazarolva a szivattyúházban.
A VFD-k szivattyúzási infrastruktúrában történő megvalósításának számszerűsíthető előnyei
A modern teljesítményelektronika folyadékkezelési infrastruktúrába való integrálása olyan átfogó működési előnyöket biztosít, amelyek messze túlmutatnak az egyszerű energiatakarékosságon. Ezek az előnyök közvetlenül befolyásolják az üzem megbízhatóságát, a karbantartási költségvetést és a folyamat pontosságát.
- Jelentős energiamegtakarítás: Az elektromos fogyasztás és a valós idejű folyamatigény összehangolásával a létesítmények kiküszöbölik a bypass rendszerekben és a fojtószelepekben rejlő energiapazarlást.
- Lágyindítási képességek: Az elektronikus vezérlés kiküszöböli a nagy bekapcsolási áramot a motor gyorsítása közben, megakadályozza a helyi feszültségeséseket és csökkenti a mechanikai ütéseket a teljes hajtásláncban.
- Pontos folyamatszabályozás: A zárt hurkú visszacsatolási integráció lehetővé teszi, hogy a hajtás dinamikusan állítsa be a sebességet a nyomás, a hőmérséklet vagy az áramlási távadók alapján, stabilizálja az egész folyamatot.
- Meghosszabbított mechanikai kopási élettartam: Az alacsonyabb fordulatszámon történő működés csökkenti a szivattyú járókerekeinek, a mechanikus tengelytömítéseknek és a belső csapágyaknak a kopását, meghosszabbítva a meghibásodások közötti átlagos időt.
- Vízkalapács eltávolítása: A programozott gyorsítási és lassítási rámpák megakadályozzák a hirtelen sebességváltozásokat a csővezetékrendszereken belül, megelőzve a katasztrofális nyomáslökéseket.
Az alábbi táblázat kiemeli a hagyományos fix fordulatszámú szivattyúrendszerek és a korszerűsített frekvenciaváltó berendezések közötti működési különbségeket a kritikus műszaki paraméterek között.
| Működési paraméter | Fix sebesség fojtószeleppel | Változtatható frekvenciájú hajtásvezérlés |
|---|---|---|
| Motor energiafogyasztás | A tényleges folyadékáramlási követelményektől függetlenül magas marad | Köbösen mérlegelhető motorfordulatszám-csökkentéssel |
| A Current Inrush indítása | Akár hat-nyolcszorosa a normál teljes terhelésű áramnak | Szabályozott gyorsulás; soha nem lépi túl a teljes terhelést |
| A tömítések mechanikai igénybevétele | Magas az ellennyomás és az állandó csúcssebesség miatt | Minimalizált a csökkentett tengelysebesség és az alacsony vibráció miatt |
| Rendszernyomás-kezelés | Mechanikai korlátozással szabályozva; hajlamos a hirtelen kiugrásokra | Zökkenőmentesen karbantartható elektronikus visszacsatoló hurkon keresztül |
| Rendszer teljesítménytényezője | Csökkentett mechanikai terhelés hatására jelentősen lebomlik | Magas szinten tartva a teljes működési tartományban |
Nyomaték osztályozás és alternatív ipari alkalmazások
Az ipari gépek terheléseit nyomatékigényük alapján általában két fő típusra osztják: változó nyomatékra és állandó nyomatékra. A centrifugálszivattyúk és ventilátorok változó nyomatékú terheléseket képviselnek, ahol a szükséges nyomaték a fordulatszám négyzetével nő. Ezzel szemben a térfogat-kiszorításos szivattyúk, szállítószalag-rendszerek, dugattyús keverők és kompresszorok azonos nyomatékot igényelnek, függetlenül a működési sebességtől.
Az állandó nyomatékú VFD-alkalmazások megvalósítása a szabványos centrifugálszivattyú-berendezésekhez képest eltérő műszaki előírásokat igényel. Állandó nyomatékú terhelések esetén a hajtásnak egyenletes áramkimenetet kell biztosítania a teljes frekvenciatartományban, hogy a motor túlmelegedés nélkül tudja legyőzni az ellenállást alacsony fordulatszámon. A nagy teljesítményű ipari keverők vagy térfogat-kiszorításos szivattyúk ezekre a speciális beállításokra támaszkodnak a nagy viszkozitású folyadékok alacsony fordulatszámú ciklusok során történő elakadása nélkül történő kezeléséhez.
Hasonlóképpen, a változtatható frekvenciájú hajtású kompresszor egy másik gyakori állandó nyomaték-alkalmazás, amely az ipari gyártóüzemekben megtalálható. A légkompresszorok gyorsan változó levegőigénnyel szembesülnek a gyártási műszak során. Az állítható fordulatszámú hajtás használata lehetővé teszi a kompresszor forgási sebességének modulálását a tökéletesen stabil rendszerlevegőnyomás fenntartása érdekében, kiküszöbölve a rendkívül rossz hatásfokú start-stop ciklusokat vagy a szokásos kompresszorszabályozási sémákra jellemző folyamatos terhelés nélküli alapjáratot.
Mechanikus hajtási szinergia: VFD-k csatolása nagy hatékonyságú hajtóművel
Míg az elektronikus fordulatszám-szabályozás optimalizálja a motor elektromos bemenetét, a mechanikus erőátviteli rendszert, amely felelős a meghajtott berendezés teljesítményének továbbításáért, szintén optimalizálni kell. A nagy igényeket támasztó ipari rendszerek robusztus mechanikai alkatrészeket igényelnek, amelyek képesek kezelni a változó forgási sebességet, az irányváltó terheléseket és a nagy nyomatékprofilokat anélkül, hogy a rendszer általános hatékonyságát veszélyeztetnék.

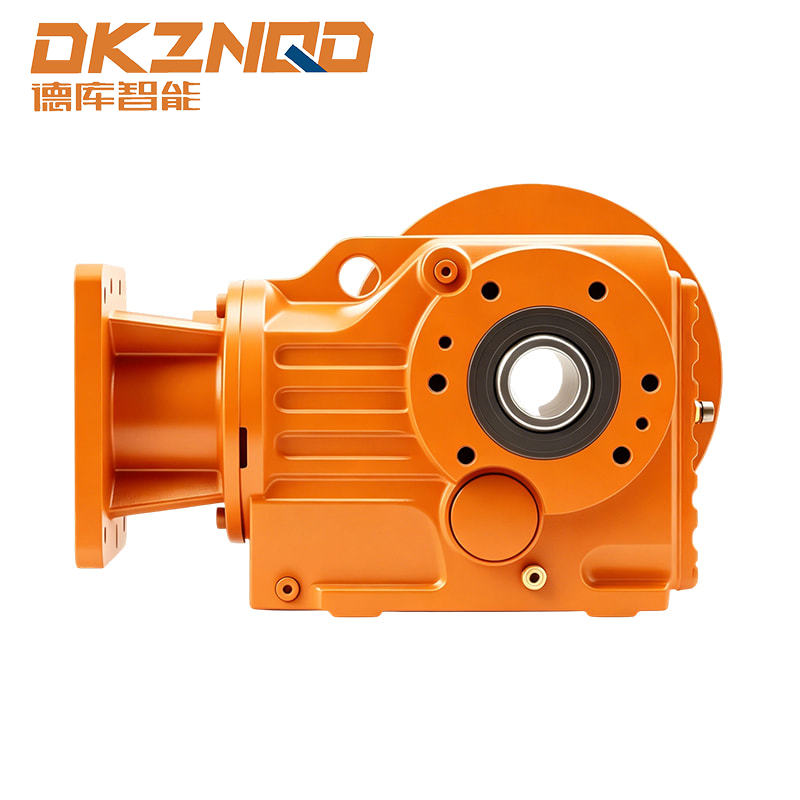

Az alábbi kép egy tipikus, nagy teljesítményű ipari hajtóműves motor konfigurációt mutat be, amelyet az igényes változó fordulatszámú profilok kezelésére és a mechanikai hatékonyság fenntartására terveztek zord üzemi körülmények között.
Amikor a motor lelassul az elektronikus fordulatszám-szabályozás alatt, a belső hűtőventilátora is lelassul, ami hőfelhalmozódáshoz vezethet, ha a motor huzamosabb ideig nagy nyomatékon működik. A nagy hatásfokú kúpfogaskerék-csökkentő alkalmazása lehetővé teszi, hogy a motor az optimális fordulatszám-tartományon belül működjön, miközben biztosítja a szükséges mechanikai fordulatszám-csökkentést a kimenő tengelyen. Ez a szinergia megvédi az elektromos alkatrészeket a hődegradációtól, miközben maximális mechanikai megbízhatóságot biztosít a teljes üzemi folyamat számára.
Energiamegtakarítás kiszámítása VFD meghajtókkal: Valós forgatókönyv
Az elektronikus sebességszabályozó rendszerek telepítéséhez szükséges tőkebefektetés teljes igazolása érdekében az üzemmérnöki csapatoknak értékelniük kell a hosszú távú pénzügyi hatásokat. Ezeknek a berendezéseknek a pénzügyi életképessége nyilvánvalóvá válik, ha megvizsgáljuk a VFD-meghajtók energiamegtakarítását egy meghosszabbított üzemidőn keresztül.
Vegyünk egy ipari hűtővíz-szivattyút, amelyet kilencven kilowattos indukciós motor hajt, és amely egész évben folyamatosan működik. Egy mechanikus fojtószelepet használó szabványos telepítésnél a motor körülbelül kilencvenkét kilowatt elektromos energiát vesz fel folyamatosan a hálózatból, hogy leküzdje a rendszer súrlódását és a fojtószelepes korlátozásokat. Normál ipari közüzemi díjak mellett ennek a modulálatlan eszköznek a folyamatos üzemeltetése jelentős alapműködési költséget jelent.
Ha a rendszert utólag elektronikus fordulatszám-hajtással szerelik fel, és az átlagos szükséges térfogatáram az üzemi év felében a maximális teljesítmény nyolcvan százalékára csökken, akkor a teljesítményigény jelentősen csökken. A centrifugálszivattyú affinitási törvényei szerint a nyolcvan százalékos fordulatszámon történő működés a teljes terhelés névleges értékének körülbelül 47 százalékára csökkenti a szükséges elektromos teljesítményt. Az alábbi elemző táblázat bemutatja ennek a sebességcsökkentési stratégiának az éves energiafogyasztását és pénzügyi vonzatait.
| évi működési mutató | Hagyományos fojtórendszer | Változtatható sebességű vezérelt rendszer |
|---|---|---|
| Nagy áramlású üzemidő (100%-os sebesség) | 4380 óra 92 kW-nál | 4380 óra 93 kW-on (beleértve a hajtáskiesést is) |
| Alacsony áramlású üzemidő (80%-os sebesség) | 4380 óra 92 kW-nál | 4380 óra 44 kW-on |
| Teljes éves villamosenergia-fogyasztás | 805920 kilowattóra | 600060 kilowattóra |
| Nettó energiamegtakarítás elérve | Kiindulási referenciaérték | Évente megtakarított 205860 kilowattóra |
| A működési költségek csökkentése | 0% csökkentés | Körülbelül 25%-os energiaköltségek csökkenése |
Ez a kiszámított forgatókönyv rávilágít azokra a pénzügyi előnyökre, amelyek akkor realizálódnak, ha sebességmodulációt alkalmaznak a folyadékkezelési folyamatokban. A közvetlen elektromos megtakarítások mellett a rendszer maximális nyomás melletti üzemóráinak csökkentése meghosszabbítja a mechanikai alkatrészek élettartamát, csökkenti a létesítmény karbantartási költségeit és minimalizálja a nem tervezett gyártási leállást.
Gyakran ismételt kérdések a frekvenciaváltókkal kapcsolatban
1. kérdés: Bármely szabványos ipari váltakozó áramú aszinkronmotor működtethető változtatható frekvenciájú hajtással?
A legtöbb modern háromfázisú váltakozó áramú indukciós motor képes elektronikus fordulatszám-szabályozó hajtással működni. A régebbi motorok vagy a megfelelő szigetelés nélkül tervezett motorok azonban szigetelésromlást tapasztalhatnak az impulzusszélesség-modulációs kapcsolás által generált gyors feszültségcsúcsok miatt. Az optimális megbízhatóság érdekében a motoroknak meg kell felelniük az inverteres teljesítményre vonatkozó szabványos iparági előírásoknak, biztosítva a magas hőmérsékletű szigetelést és a megfelelő csapágyvédelmet a tervezésben.
2. kérdés: Mi az a minimális fordulatszám, amelyen egy ipari szivattyú biztonságosan működhet VFD használatával?
A minimális üzemi sebesség teljes mértékben a szivattyú kialakításától és a motor hűtési módjától függ. A centrifugálszivattyúk általában nem működhetnek a statikus rendszer fejnyomásának leküzdéséhez szükséges fordulatszám alatt, mivel az e pont alatti működés nulla áramlási állapotot eredményez, amely túlmelegítheti a szivattyút. A motor szempontjából a szabványos, teljesen zárt ventilátorhűtéses motorok alacsony fordulatszámon veszítenek hűtési hatékonyságukból. Ha folyamatos alacsony fordulatszámú működésre van szükség, akkor állandó fordulatszámú kiegészítő hűtőventilátort vagy nagy hatásfokú sebességváltót kell használni.
3. kérdés: Hogyan befolyásolják a változtatható sebességű hajtások egy ipari üzem teljes teljesítménytényezőjét?
A szabványos váltakozó áramú indukciós motorok a teljesítménytényező jelentős csökkenését okozzák, ha névleges mechanikai terhelésük alatt működnek. Ha elektronikus fordulatszám-hajtást szerelnek fel, a bemeneti oldalon lévő dióda egyenirányító híd magas elmozdulási teljesítménytényezőt tart fenn, jellemzően kilencvenöt százalék felett a teljes sebesség- és terhelési tartományban. Ez a nagy teljesítmény megvédi az ipari létesítményeket az alacsony teljesítménytényezős műveletekkel járó közüzemi szankcióktól.
4. kérdés: Mi az elsődleges működési különbség a lágyindító és a VFD között?
A lágyindító kizárólag a motor áramának és nyomatékának szabályozására szolgál a kezdeti indítási fázisban, csökkentve a mechanikai ütést a feszültség fokozatos emelésével, mielőtt a normál hálózati sebességre rögzül. A változtatható frekvenciájú hajtás pontosan ugyanazt a lágyindítási képességet biztosítja, de a teljes működési ciklus alatt teljes mértékben szabályozza a motor fordulatszámát és nyomatékát, lehetővé téve a folyamatos beállítást a gyártás során.
